Mufa żelowa Shark125 SH-0125

Zabezpieczenie połączeń kablowych do 1 kV w warunkach wilgotnych

Mufa żelowa serii Classic przeznaczona jest do izolacji i zabezpieczenia połączeń jedno- i wielożyłowych przewodów elektrycznych, telekomunikacyjnych oraz małych układów elektronicznych. Obudowa wypełniona żelem silikonowym zapewnia stałą ochronę przed pyłem i wodą, a opatentowany system przegród i separatorów blokuje przewód wewnątrz mufy, utrzymując stabilne ułożenie żył i ograniczając przemieszczanie się żelu. Dzięki temu połączenie pozostaje szczelne nawet przy pracy w wilgoci i przy zanurzeniu.

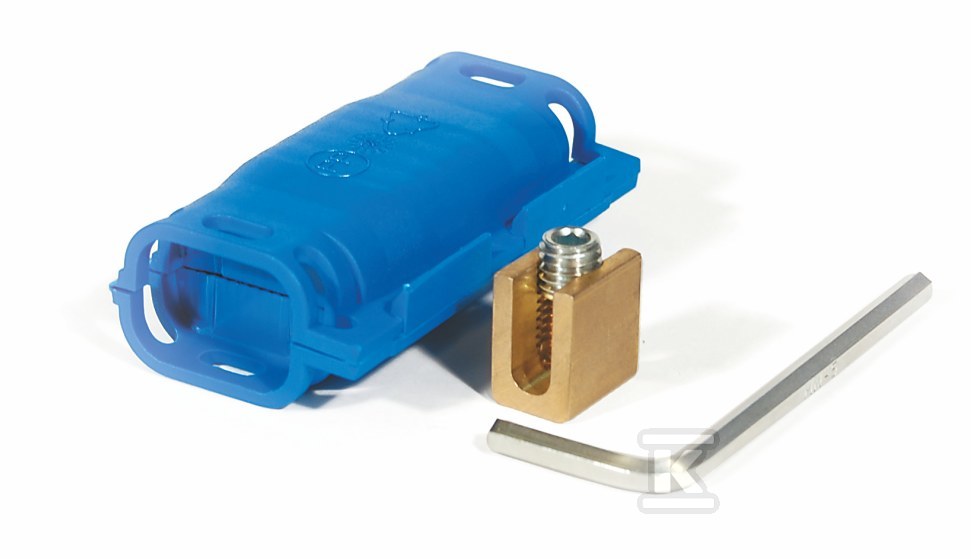

Kolor niebieski ułatwia identyfikację na stanowisku pracy, a materiał izolacyjny z tworzywa sztucznego zapewnia odporność mechaniczną obudowy. W zestawie znajduje się mosiężne złącze śrubowe umożliwiające wykonanie odejścia bez uszkodzenia przewodu głównego. Montaż nie wymaga specjalistycznych narzędzi, co skraca czas wykonania połączenia w terenie.

Konstrukcja z żelem i systemem przegród

Wnętrze mufy wypełnione jest żelem, który otacza żyły po rozcięciu obudowy i po złożeniu tworzy ciągłą barierę izolacyjną. System przegród i separatorów wewnątrz korpusu utrzymuje przewody w odpowiedniej pozycji i zapobiega ich stykaniu się ze sobą. Rozwiązanie sprawdza się zarówno przy połączeniach przelotowych, jak i rozgałęźnych, gdzie wymagane jest zachowanie ciągłości obwodu przy jednoczesnym wykonaniu odgałęzienia.

Złącze śrubowe dostarczane w komplecie pozwala na bezpieczne wykonanie odgałęzienia bez naruszania izolacji przewodu zasilającego. Brak przewodu ochronnego w konfiguracji standardowej oznacza przeznaczenie do obwodów bez dodatkowego uziemienia. Liczba przewodów w typowym zastosowaniu to 2, co odpowiada połączeniom dwuprzewodowym.

Zakres przekrojów i typy połączeń

Mufa przeznaczona jest do pracy przy napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV. Nominalny przekrój przewodu w zakresie 2,5 ... 10 mm2 pozwala na łączenie standardowych przewodów instalacyjnych niskiego napięcia.

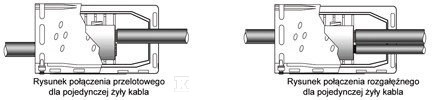

W praktyce można wykonać:

• połączenie proste przelotowe 1 x 2,5 - 10 mm2,
• połączenie rozgałęźne z przewodem zasilającym 1 x 6 - 25 mm2, do 16 mm2 w przypadku przewodu typu linka, oraz przewodem odprowadzającym 1 x 1,5 - 10 mm2.

Taka elastyczność przekrojów umożliwia zastosowanie mufy zarówno w instalacjach stałych, jak i w miejscach wymagających odgałęzienia obwodu bez dodatkowych skrzynek.

Odporność na warunki środowiskowe i montaż

Stopień ochrony IPx8 zapewnia stałe zanurzenie w wodzie do głębokości 1 m, co oznacza pełną szczelność przy pracy pod ziemią, w studzienkach kablowych i w innych miejscach narażonych na kontakt z wodą. Żel wewnątrz obudowy nie wysycha i nie twardnieje, zachowując właściwości izolacyjne przez długi okres eksploatacji.

Wymiary obudowy ok. 0,14 m x 0,0605 m x 0,14 m pozwalają na łatwe umieszczenie mufy w ciasnych przestrzeniach. Montaż przebiega bez użycia specjalistycznych narzędzi, a konstrukcja z tworzywa sztucznego zapewnia odporność na typowe czynniki środowiskowe spotykane w instalacjach zewnętrznych i wewnętrznych.
