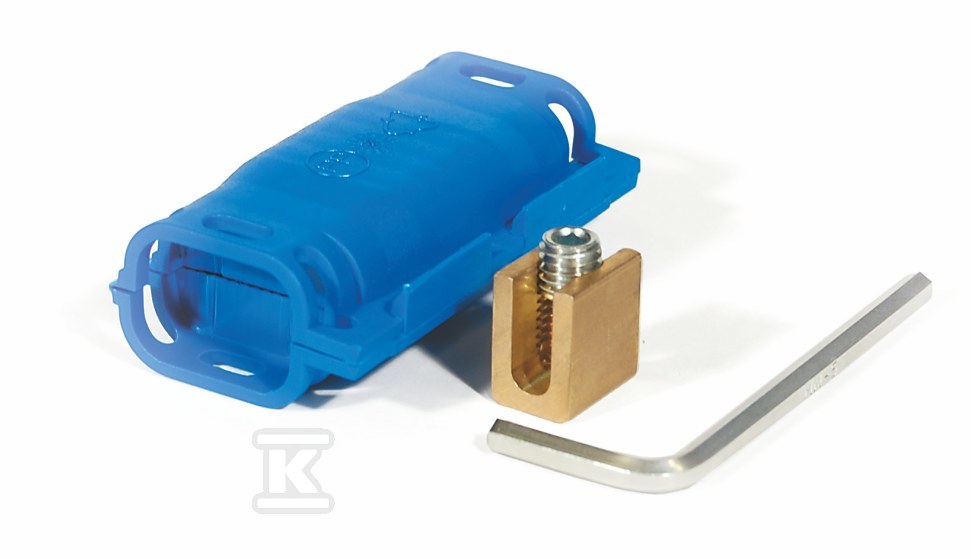

Mufa żelowa Shark150 SH-0150

Mufa żelowa do połączeń kablowych do 1 kV w trudnych warunkach

Mufa żelowa z serii Classic przeznaczona jest do zabezpieczania połączeń jedno- i wielożyłowych w instalacjach elektrycznych, telekomunikacyjnych i małych układach elektronicznych. Obudowa wypełniona żelem silikonowym tworzy szczelną izolację miejsca łączenia, a opatentowany system przegród i separatorów stabilizuje przewód wewnątrz mufy i ogranicza przemieszczanie się żył. Rozwiązanie sprawdza się tam, gdzie zastosowanie muf termokurczliwych jest utrudnione - w miejscach trudno dostępnych, ciasnych przestrzeniach lub przy braku możliwości użycia opalarki gazowej.

Budowa i system blokujący przewód

Konstrukcja opiera się na tworzywie sztucznym w kolorze niebieskim, wypełnionym żelem, który chroni połączenie przed pyłem i wodą. Wewnątrz mufy zastosowano przegrody i separatory blokujące przewód, co utrzymuje prawidłowe ułożenie żył i ogranicza naprężenia mechaniczne. W zestawie znajduje się mosiężna złączka śrubowa umożliwiająca wykonanie odejścia bez uszkodzenia przewodu głównego. Liczba przewodów wynosi 2, a akcesoria łączeniowe w postaci złącza śrubowego są dostarczane razem z mufą. Izolacja nie jest przeznaczona do pracy z przewodem ochronnym.

Zakres zastosowań i przekroje

Mufa pracuje przy napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV. Nominalny przekrój przewodu określony w danych ETIM to 6-35 mm2. W praktyce dla Shark 150 typowe są:

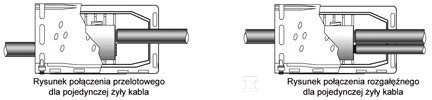

• połączenia proste przelotowe 1 x 16-35 mm2,
• połączenia rozgałęźne z przewodem zasilającym 1 x 10-50 mm2, do 35 mm2 w przypadku przewodu typu linka, oraz przewodem odprowadzającym 1 x 2,5-6 mm2.

Dzięki temu mufa obsługuje zarówno łączenia proste, jak i rozgałęzienia bez konieczności cięcia przewodu głównego.

Odporność na warunki środowiskowe i montaż

Stopień ochrony IPx8 oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m. Żelowa wypełnienie zapewnia szczelność nawet przy długotrwałym kontakcie z wilgocią, co jest istotne w instalacjach podziemnych, przy słupach lub w pomieszczeniach narażonych na zachlapanie. Montaż nie wymaga specjalistycznych narzędzi ani umiejętności lutowania. Połączenie wykonuje się poprzez przygotowanie końcówek, umieszczenie ich w komorze z przegrodami i zamknięcie mufy, a żel automatycznie wypełnia wolne przestrzenie i uszczelnia styki.
