Mufa żelowa Shark150Y SH-6150

Rozgałęzienie kabli zasilających i odgałęźnych w jednej mufie żelowej

Seria 600 umożliwia wykonanie odejścia jedno- i wielożyłowego bezpośrednio od przewodu zasilającego bez użycia opalarki czy kleju termokurczliwego. Mufa żelowa typu Y tworzy szczelne, trwałe połączenie rozgałęźne, w którym przewód główny i przewód odgałęźny są osadzone na złączce śrubowej i zabezpieczone masą żelową. Rozwiązanie sprawdza się tam, gdzie wymagana jest szybka, odporna na wilgoć izolacja miejsca łączenia do 1 kV.

Konstrukcja serii 600 i zabezpieczenie połączenia

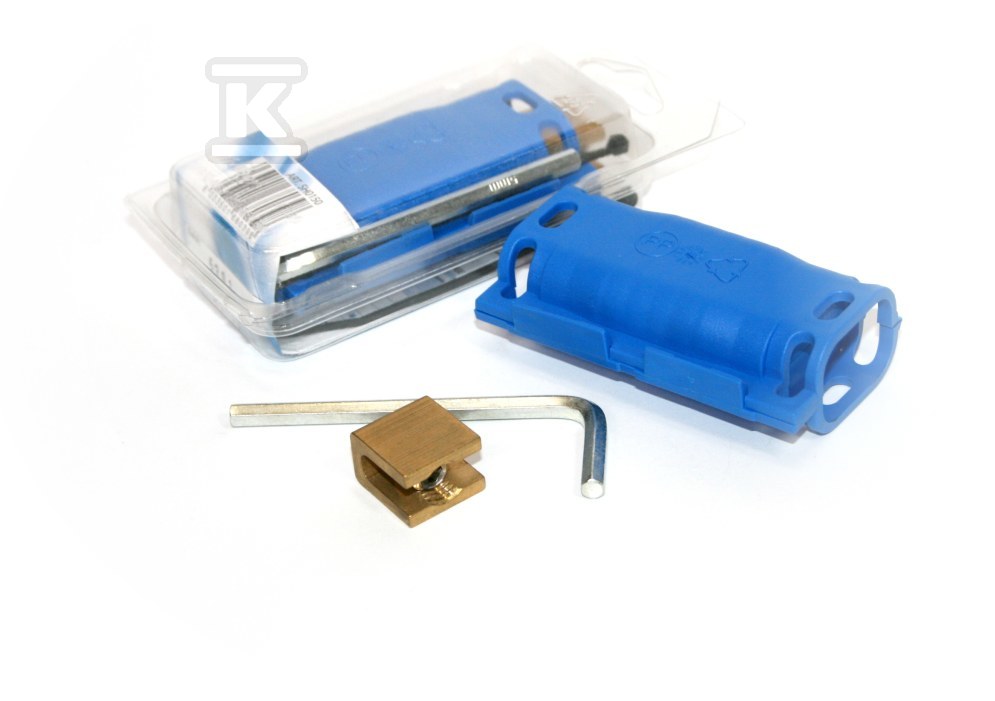

Mufa pracuje na zasadzie wypełnienia żelowego, które po zamknięciu obudowy otacza złącze i końcówki przewodów, eliminując dostęp powietrza i wilgoci. W zestawie znajduje się innowacyjne złącze przystosowane do przewodów jedno- i wielożyłowych, które pozwala na prawidłowe osadzenie połączenia oraz obu przewodów wewnątrz mufy. Do dokręcenia śrub służy załączony klucz imbusowy, a całość przed niekontrolowanym otwarciem jest dodatkowo zabezpieczana trytytkami. Obudowa w kolorze niebieskim ułatwia identyfikację na instalacji.

Zakres przekrojów i warunki pracy

Mufa Shark150Y przeznaczona jest do połączeń rozgałęziających typu Y z dwoma przewodami. Przewód zasilający mieści się w zakresie 6 ... 50 mm2, przy czym dla przewodu typu linka górna granica wynosi 16 mm2. Przewód odgałęźny akceptuje przekroje 1,5 ... 6 mm2. Napięcie znamionowe U0/U (Um) wynosi 0,6/1 (1,2) kV, co odpowiada typowym sieciom niskiego napięcia do 1 kV.

Izolacja żelowa zapewnia klasę szczelności IPx8, czyli odporność na permanentne zanurzenie w wodzie do głębokości 1 m. Dzięki temu połączenie zachowuje swoje właściwości w wilgotnym gruncie, w studzienkach kablowych i w miejscach narażonych na zachlapanie. Mufa nie jest zatwierdzona do sektora górniczego.

Montaż bez specjalistycznych narzędzi

Połączenie wykonuje się poprzez przygotowanie końcówek, zamocowanie ich na niej, umieszczenie zestawu w mufie i zamknięcie obudowy. Żel samoczynnie wypełnia wolne przestrzenie, nie wymaga mieszania ani utwardzania. Brak konieczności użycia opalarki, pistoletu do kleju czy innych narzędzi specjalistycznych pozwala na wykonanie odejścia przez osobę bez dużego doświadczenia instalacyjnego, przy zachowaniu powtarzalnej jakości izolacji.

• rozgałęzienie Y w jednej obudowie
• złącze w zestawie
• klucz imbusowy do dokręcenia
• zabezpieczenie trytytkami przed przypadkowym otwarciem
• odporność na stałe zanurzenie do 1 m
