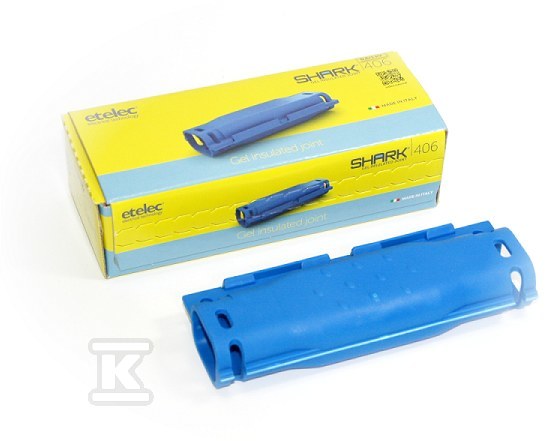

Mufa żelowa Shark406/S SH-1406

Mufa żelowa do połączeń przelotowych i rozgałęźnych do 1 kV

Mufa żelowa z serii Classic przeznaczona jest do zabezpieczania połączeń jedno- i wielożyłowych przewodów energetycznych, telekomunikacyjnych i małych układów elektronicznych. Wersja bez separatora umożliwia szybkie wykonanie izolacji miejsca łączenia bez użycia opalarek i specjalistycznych narzędzi, co sprawdza się w miejscach trudno dostępnych i w ograniczonych przestrzeniach. Opatentowany system przegród i separatorów blokuje przewód wewnątrz mufy i utrzymuje stabilne ułożenie żył podczas montażu.

Zakres połączeń i parametry elektryczne

Urządzenie pracuje przy napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV i jest przeznaczone dla przewodów miedzianych oraz aluminiowych. Dla połączeń prostych/przelotowych dopuszczalny przekrój to 1 x 4 - 50 mm2, przy średnicy kabla 12 - 18 mm. W układzie rozgałęźnym przewód zasilający może mieć przekrój 1 x 10 - 50 mm2, a przewód odprowadzający 1 x 2,5 - 25 mm2. Liczba przewodów wynosi 2, a mufa nie jest przeznaczona do pracy z przewodem ochronnym. Izolację zapewnia pre-wypełniony, bezbarwny żel silikonowy o atoksycznej formule, który jest riaccessibile i nie wymaga dodatkowego uszczelniania. W zestawie znajduje się mufa pre-wypełniona żelem, opaski oraz instrukcja. Akcesoria łączeniowe nie są w komplecie.

Konstrukcja, materiały i montaż

Obudowa wykonana jest z polipropylenu PP w kolorze niebieskim. Wymiary obudowy to długość 145 mm, szerokość 50 mm, głębokość 29 mm, a masa jednej sztuki to ok. 0,15 kg. Żel silikonowy charakteryzuje się wytrzymałością dielektryczną 27 kV/mm, obudowa > 20 kV/mm. Mufa nie zawiera separatora faz ani systemu Strain Relief System, a typ wykonania to żel pre-wypełniony. Montaż polega na wprowadzeniu przygotowanych końcówek przewodów do komory wypełnionej żelem i zamknięciu obudowy. Brak konieczności użycia specjalistycznych narzędzi pozwala na wykonanie połączenia przez osoby bez dużego doświadczenia instalacyjnego.

Warunki pracy, odporność i zgodność

Mufa zapewnia ochronę na poziomie IP X8 równoważnym, co oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m. Zakres temperatur pracy to -20 ... +90 °C. Obudowa jest samogasnąca w klasie V2, a całość charakteryzuje się niską emisją dymu i gazów toksycznych. Znakowanie CE oraz podwójna izolacja potwierdzają zgodność z wymaganiami. Certyfikaty nr CA01.00298 i nr ELE 153611CS oraz odniesienia normatywne EN 50393, EN 60695-2-11, 20-37/2-1, 20-37/4 wskazują na przeznaczenie do zastosowań podziemnych, napowietrznych i zanurzonych. Produkt nie zawiera substancji toksycznych ani niebezpiecznych, a okres przechowywania jest nieograniczony.
