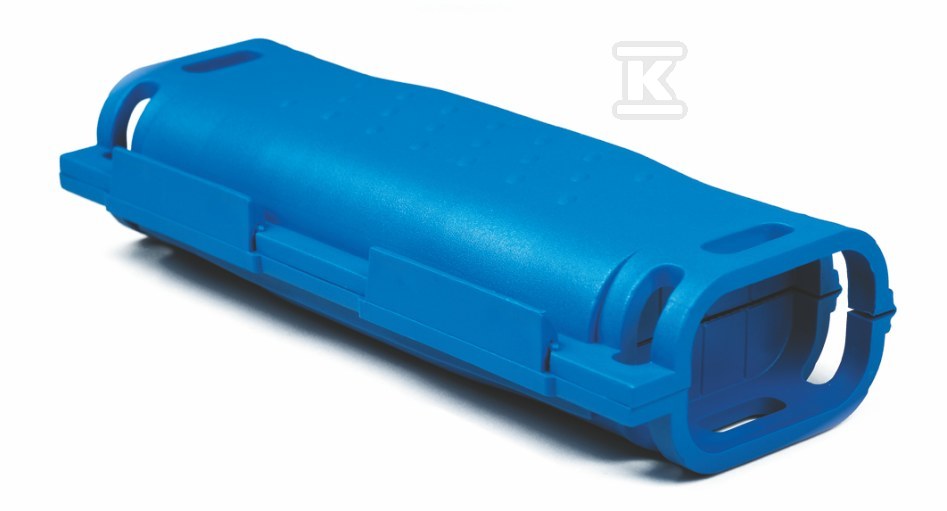

Mufa żelowa Shark406 SH-0406

Mufa żelowa do połączeń 1,5-6 mm2 z ochroną IPx8

Mufa żelowa Shark406 z serii Classic to rozwiązanie do trwałego zabezpieczania połączeń elektrycznych, telekomunikacyjnych i małych układów elektronicznych do 1 kV. Wykonana z tworzywa sztucznego z wypełnieniem żelowym, zapewnia szczelne zamknięcie złącza bez konieczności użycia opalarki czy specjalistycznych narzędzi. Dzięki opatentowanemu systemowi przegród i separatorów przewód jest stabilnie blokowany wewnątrz korpusu, co ogranicza przemieszczanie się żył i utrzymuje stałą geometrię połączenia.

Konstrukcja serii Classic i system blokujący

Korpus mufy wykonany jest z tworzywa sztucznego, a wnętrze wypełnione jest żelem izolacyjnym. Wewnętrzne przegrody i separatory tworzą komory dla poszczególnych żył, co zapobiega ich stykaniu się i stabilizuje pozycję przewodu w mufie. Rozwiązanie jest przeznaczone do połączeń jedno- i wielożyłowych, bez przewodu ochronnego. W zestawie nie ma dodatkowych akcesoriów łączeniowych - mufa pełni funkcję izolacji i uszczelnienia już wykonanego połączenia mechanicznego żył.

Montaż ogranicza się do przygotowania końcówek, włożenia przewodów do odpowiednich komór i zamknięcia mufy. Praca jest szybka w miejscach trudno dostępnych i w małych przestrzeniach, gdzie zastosowanie muf termokurczliwych z opalarką gazową jest utrudnione.

Zakres połączeń i typowe zastosowania

Mufa Shark406 przeznaczona jest do połączeń prostych i rozgałęźnych w zakresie przekroju 1,5-6 mm2. W konfiguracji prostej umożliwia połączenie 2-4 przewodów o przekroju 1,5-6 mm2. W połączeniu rozgałęźnym zasilające przewody 2-4 szt. o przekroju 1,5-6 mm2 mogą być łączone z odprowadzającymi 2-4 szt. tego samego zakresu przekroju.

Typowe zastosowania to instalacje niskiego napięcia do 1 kV, sieci telekomunikacyjne oraz małe układy elektroniczne, gdzie wymagane jest trwałe, szczelne zabezpieczenie złącza przed wilgocią i zanieczyszczeniami.

Odporność na warunki środowiskowe i montaż

Mufa zapewnia klasę szczelności IPx8, co oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m.

Dzięki temu nie wymaga dodatkowych narzędzi do wykonania połączenia poza tymi potrzebnymi do standardowego łączenia żył.

Dane elektryczne i kompatybilność

Mufa jest przeznaczona do pracy przy napięciu znamionowym U0/U 0,6/1 kV, Um 1,2 kV. Nominalny przekrój przewodu to 1,5-6 mm2, a model jest żelowy. Izolacja wykonana jest z tworzywa sztucznego, a konstrukcja nie przewiduje współpracy z przewodem ochronnym.

Rozwiązanie pasuje do standardowych przewodów jedno- i wielożyłowych stosowanych w instalacjach do 1 kV.
