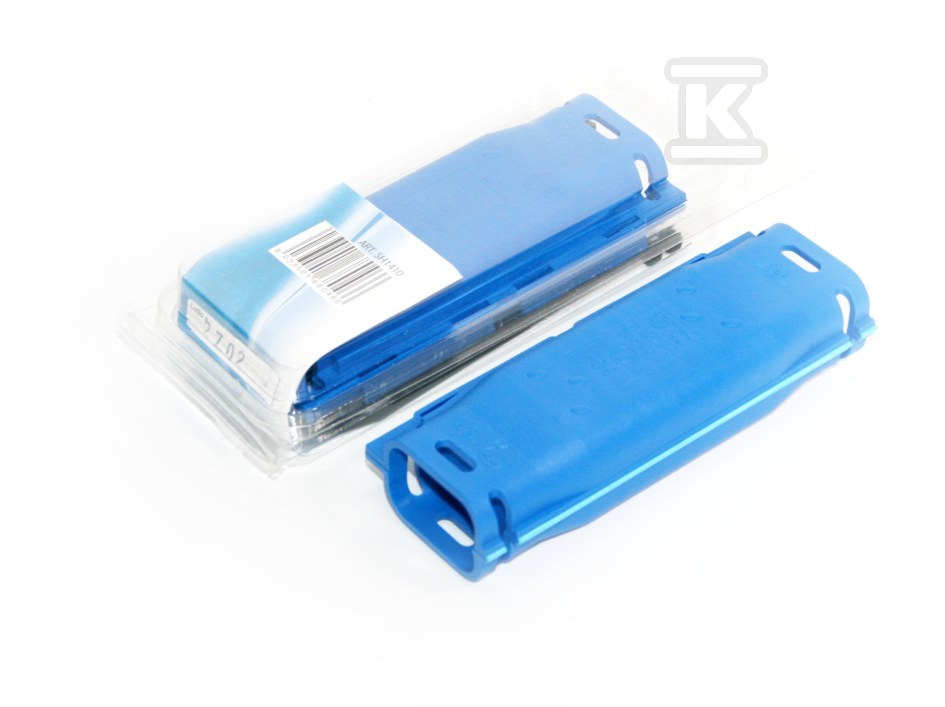

Mufa żelowa Shark410/S SH-1410

Mufa żelowa do izolacji połączeń kablowych do 1 kV w warunkach wilgotnych

Mufa żelowa z serii Classic przeznaczona jest do zabezpieczania połączeń jedno- i wielożyłowych przewodów elektrycznych, telekomunikacyjnych oraz małych układów elektronicznych. Izolacja oparta na żelu zapewnia szczelne otoczenie miejsca łączenia bez konieczności użycia opalarki czy innych specjalistycznych narzędzi. Rozwiązanie sprawdza się zarówno przy połączeniach przelotowych, jak i rozgałęźnych, gdzie liczy się szybki montaż i trwała ochrona przed wilgocią.

Zastosowanie i zakres przekrojów

Urządzenie obsługuje dwa przewody i jest dedykowane do połączeń prostych o przekroju 70-150 mm2. W wariancie rozgałęźnym pozwala na wykonanie odejścia z przewodu zasilającego 16-95 mm2 oraz przewodu odprowadzającego 1-16 mm2. W całej rodzinie Shark Classic zakres łączenia przelotowego sięga od 2,5 mm2 do 240 mm2, a rozgałęźnego od 1,5 mm2 do 120 mm2, w zależności od typu i wielkości mufy. Napięcie znamionowe U0/U (Um) wynosi 0,6/1 (1,2) kV, co odpowiada typowym instalacjom niskiego napięcia do 1 kV. Materiał izolacyjny to tworzywo sztuczne, obudowa w kolorze niebieskim. Z przewodem ochronnym nie współpracuje, a akcesoria łączeniowe nie są dostarczane w zestawie.

Budowa serii Classic i montaż bez narzędzi

Konstrukcja zawiera opatentowany system przegród i separatorów, które blokują przewód wewnątrz mufy i utrzymują go w prawidłowej pozycji podczas montażu. Dzięki temu żel równomiernie wypełnia przestrzeń wokół żył, eliminując puste miejsca i punkty kapilarne. Połączenie wykonuje się przy użyciu standardowych narzędzi potrzebnych do łączenia żył, bez dodatkowych urządzeń. To ułatwia pracę osobom bez dużego doświadczenia w instalacjach elektrycznych i skraca czas realizacji na budowie.

• stabilizacja przewodu przez przegrody i separatory
• żelowa izolacja bez konieczności nagrzewania
• montaż przy użyciu narzędzi standardowych do łączenia żył
• brak akcesoriów łączeniowych w zestawie, mufa pełni funkcję izolacyjno-zabezpieczającą

Odporność środowiskowa i parametry elektryczne

Mufa osiąga klasę szczelności IPx8, co oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m. Parametr ten pozwala na stosowanie w miejscach narażonych na stały kontakt z wilgocią, pod ziemią lub w instalacjach zewnętrznych. Żelowa wypełnienie ogranicza migrację wilgoci wzdłuż przewodu i chroni miejsce łączenia przed korozją. Izolacja jest przeznaczona dla połączeń jedno- i wielożyłowych, a jej trwałość w warunkach wilgotnych wynika z ciągłego kontaktu żelu z powierzchnią przewodu.
