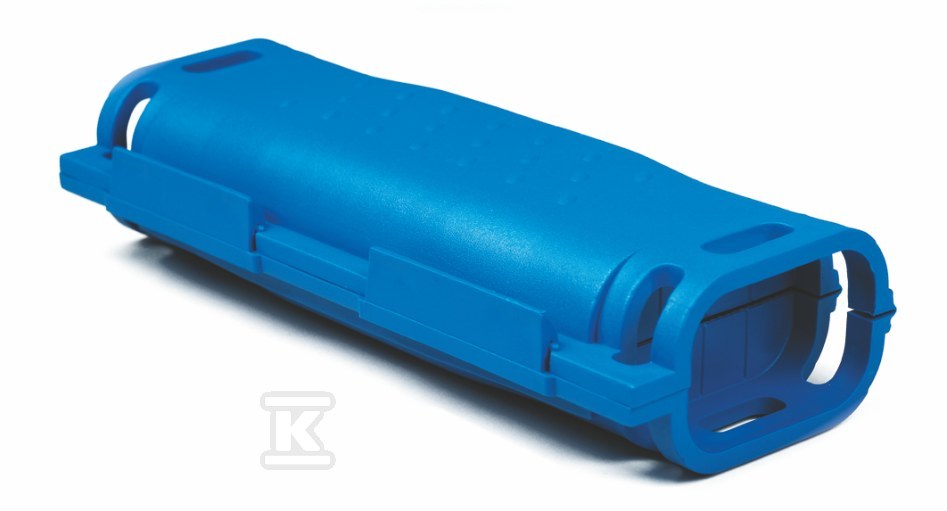

Mufa żelowa Shark416 SH-0416

Mufa żelowa klasy Classic do połączeń niskonapięciowych do 1 kV

Mufa żelowa serii Classic służy do izolacji i zabezpieczenia połączeń jedno- i wielożyłowych w instalacjach elektrycznych, telekomunikacyjnych oraz małych układach elektronicznych. Wypełnienie żelem silikonowym tworzy szczelną barierę bez konieczności użycia opalarek czy narzędzi termokurczliwych, co pozwala na wykonanie połączenia w warunkach polowych przez osoby bez specjalistycznego doświadczenia. Obudowa z tworzywa sztucznego wraz z opatentowanym systemem przegród i separatorów stabilizuje przewody wewnątrz mufy i ogranicza przemieszczanie się żelu.

Konstrukcja z opatentowanym systemem przegród

Seria Classic została zaprojektowana do zabezpieczania połączeń przelotowych i rozgałęźnych. Wewnętrzne przegrody i separatory blokują przewód w mufie, utrzymując prawidłowe rozmieszczenie żył i zapobiegając ich stykaniu się. Model jest żelowy, bez przewodu ochronnego i bez akcesoriów łączeniowych w zestawie. Dzięki temu rozwiązanie sprawdza się tam, gdzie potrzebna jest szybka, czysta izolacja miejsca łączenia bez dodatkowych złączy.

Zakres połączeń i parametry elektryczne

Mufa przeznaczona jest do sieci o napięciu znamionowym 0,6/1 (1,2) kV. W połączeniach prostych umożliwia łączenie 2-4 przewodów o przekroju 10-16 mm2. W wariancie rozgałęźnym może służyć do wykonania odejścia, gdzie przewody zasilające 2-4 szt. 10-16 mm2 łączone są z przewodami odprowadzającymi 2-4 szt. 1,5-4 mm2. Taki zakres pokrywa typowe połączenia kablowe niskiego napięcia w instalacjach przemysłowych, energetycznych i telekomunikacyjnych.

• połączenia przelotowe jedno- i wielożyłowe
• połączenia rozgałęźne z zachowaniem ciągłości żył
• instalacje do 1 kV wymagające szczelnej izolacji

Odporność środowiskowa i montaż bez specjalistycznych narzędzi

Zabezpieczenie zapewnia stopień ochrony IPx8, co oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m. Żel silikonowy wypełnia całą przestrzeń wewnątrz obudowy, chroniąc połączenie przed pyłem, wilgocią i kapilarnym wnikaniem wody. Montaż nie wymaga specjalistycznych narzędzi - po przygotowaniu końcówek przewodów i umieszczeniu ich w komorze mufa jest gotowa do pracy. Rozwiązanie jest szczególnie przydatne w miejscach narażonych na zawilgocenie, w kanalizacjach kablowych i na zewnątrz obiektów.
