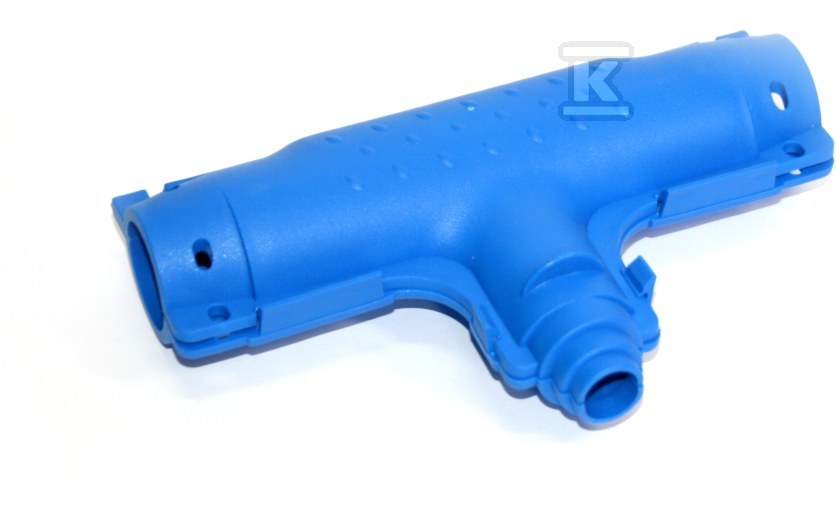

Mufa żelowa Shark425/S SH-1425

Izolacja połączeń kablowych do 1 kV w technologii żelowej

Mufa żelowa Shark425/S z serii 400 tworzy trwałe zabezpieczenie miejsc łączeń przewodów elektrycznych, telekomunikacyjnych i małych układów elektronicznych. Obudowa jest zaprojektowana do wykonywania odejść jedno- lub wielożyłowych od kabla głównego pod kątem 90 stopni, co sprawdza się przy rozgałęzieniach zasilających linie oświetlenia. W przeciwieństwie do rozwiązań termokurczliwych, połączenie wykonuje się bez dodatkowych narzędzi poza standardowymi, potrzebnymi do połączenia żył przewodów, dlatego montaż jest dostępny także dla osób z ograniczonym doświadczeniem instalacyjnym.

Montaż bez specjalistycznych narzędzi i odporność na warunki środowiskowe

Izolacja oparta na żelu wypełnia wnętrze mufy po założeniu, uszczelniając połączenie bez użycia opalarek, pistoletów czy innych urządzeń grzewczych. Wystarczy przygotować żyły zgodnie z praktyką łączeniową, a żel zapewnia szczelność i ochronę mechaniczną. Mufa jest dostępna w kolorze niebieskim i charakteryzuje się klasą szczelności IPx8, co oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m. Taki poziom ochrony pozwala na stosowanie w miejscach narażonych na wilgoć, opady i zachlapania, bez utraty właściwości izolacyjnych.

Rozgałęzienie T pod kątem 90 stopni dla instalacji oświetleniowych

Konstrukcja typu odgałęzienie T umożliwia wykonanie połączenia dwóch przewodów: głównego o przekroju nominalnym 70-150 mm2 oraz odgałęźnego o przekroju 10-50 mm2. Znamionowe napięcie U0/U wynosi 0,6/1 kV, Um 1,2 kV, co odpowiada typowym sieciom niskiego napięcia do 1 kV. Liczba przewodów w układzie to 2, a geometria obudowy wspiera prowadzenie odejścia prostopadle do kabla zasilającego. Rozwiązanie jest szczególnie praktyczne przy rozgałęzieniach zasilających linie oświetlenia, gdzie potrzebne są kompaktowe i pewne rozgałęzienia.

Zakres zastosowań i ograniczenia

Mufa nadaje się do izolacji połączeń elektrycznych do 1 kV, połączeń telekomunikacyjnych oraz małych układów elektronicznych. Żelowa technologia zapewnia stabilność parametrów w zmiennych warunkach temperaturowych i wilgotnościowych, a brak konieczności suszenia czy nagrzewania skraca czas pracy na obiekcie. Produkt nie jest zatwierdzony do sektora górniczego. W zestawie nie znajdują się akcesoria łączeniowe, co oznacza, że żyły należy przygotować i połączyć zgodnie z obowiązującymi zasadami wykonawstwa instalacji.
