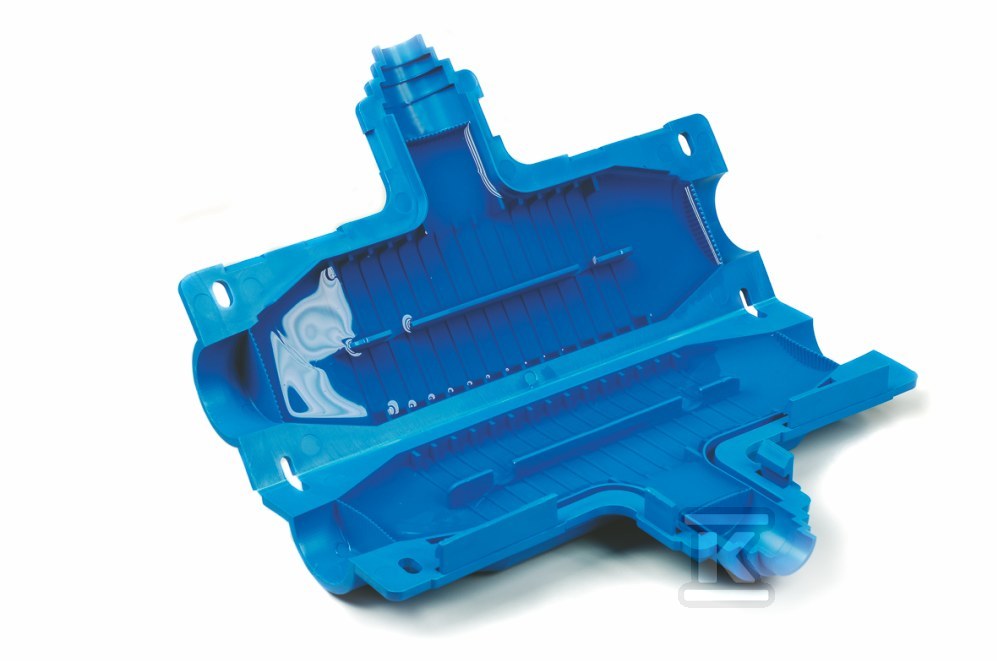

Mufa żelowa Shark425 SH-0425

Mufa odgałęźna T w technologii żelowej do 1 kV

Mufa żelowa typu Shark425 z serii 400 tworzy trwałe, szczelne połączenie rozgałęziające w instalacji elektrycznej do 1 kV. Przeznaczona jest do wykonania odejścia od kabla głównego pod kątem 90 stopni, co sprawdza się przy rozprowadzaniu zasilania do linii oświetleniowych i innych rozgałęzień kablowych. Izolacja oparta na żelu eliminuje potrzebę stosowania dodatkowych materiałów uszczelniających i pozwala na szybkie wykonanie połączenia bez specjalistycznego oprzyrządowania.

Konstrukcja serii 400 i sposób rozgałęzienia

Obudowa mufy jest specjalnie ukształtowana do wykonywania odejść jedno- lub wielożyłowych od kabla głównego pod kątem prostym. Rozwiązanie to ułatwia prowadzenie przewodów w miejscach ograniczonej przestrzeni i przy montażu opraw oświetleniowych, gdzie kabel zasilający biegnie wzdłuż konstrukcji, a odgałęzienie musi zejść prostopadle. Żel wewnątrz wypełnia wolną przestrzeń po połączeniu żył, zabezpieczając je przed wilgocią, korozją i mechanicznymi uszkodzeniami. Dzięki temu połączenie zachowuje szczelność nawet w warunkach stałego kontaktu z wodą.

Zakres przekrojów i parametry elektryczne

Mufa pracuje przy napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV, co obejmuje typowe sieci niskiego napięcia do 1 kV. Przeznaczona jest do kabla głównego o przekroju 6 ... 25 mm2 oraz do przewodów odgałęźnych o przekroju 1,5 ... 16 mm2. W praktyce oznacza to możliwość wykonania połączenia zasilającego z 2 do 4 żył o przekroju 6 ... 25 mm2 z odprowadzeniem 2 do 4 żył o przekroju 1,5 ... 16 mm2. Model żelowy zapewnia izolację miejsc łączeń przewodów elektrycznych, telekomunikacyjnych lub małych układów elektronicznych.

Montaż bez narzędzi specjalistycznych i odporność na warunki środowiskowe

Połączenie wykonuje się po standardowym przygotowaniu i skręceniu żył. Żelowa wypełniająca masa uszczelnia wnętrze mufy samodzielnie, bez nagrzewania, opalania czy użycia prasy. Dzięki temu izolację może wykonać osoba bez dużego doświadczenia instalacyjnego, a czas montażu jest krótszy niż w przypadku muf termokurczliwych.

Odporność na wodę potwierdzona jest klasą IPx8, czyli możliwością permanentnego zanurzenia w wodzie do głębokości 1 m. Parametr ten pozwala na stosowanie mufy w instalacjach zewnętrznych, w gruncie, w miejscach narażonych na zalewanie i wysoki poziom wilgotności. Wysoka szczelność czyni rozwiązanie praktycznym zarówno dla instalatora, jak i dla użytkownika końcowego, który oczekuje pewnego i trwałego połączenia rozgałęźnego.
