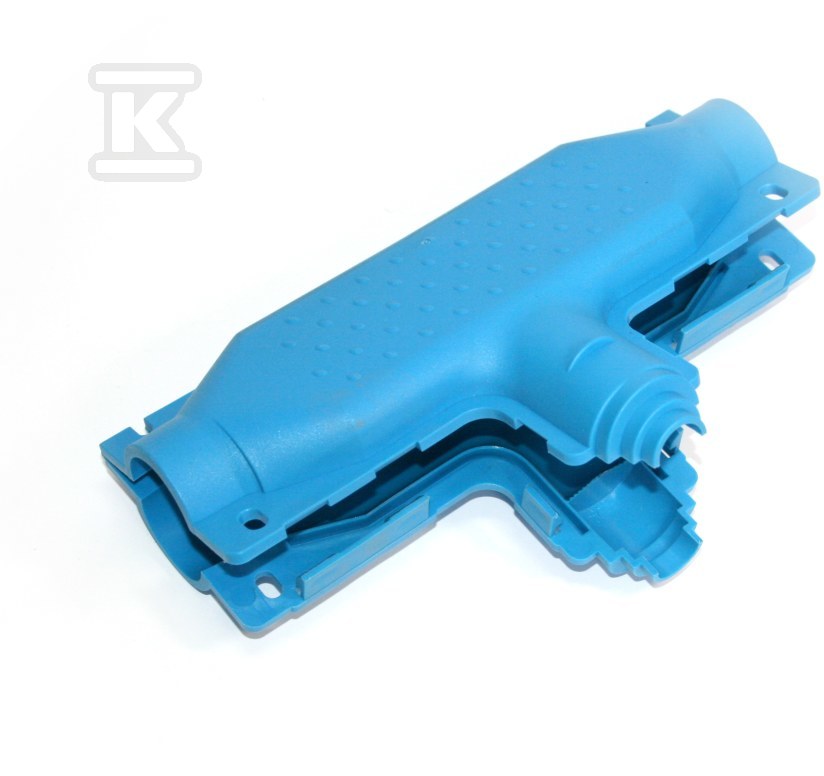

Mufa żelowa Shark435/S SH-1435

Mufa żelowa do rozgałęzień kablowych pod kątem 90 stopni

Mufa żelowa tworzy szczelną izolację miejsca łączenia przewodów elektrycznych do 1 kV, telekomunikacyjnych oraz małych układów elektronicznych. Izolacja powstaje z żelu wypełniającego obudowę po połączeniu żył, bez konieczności użycia opalarki, suszarki czy innych narzędzi specjalistycznych. Wystarczają standardowe narzędzia potrzebne do wykonania połączenia przewodów, co pozwala na wykonanie izolacji również przez osoby z ograniczonym doświadczeniem instalacyjnym.

Budowa i ochrona

Konstrukcja serii 400 różni się od serii Classic kształtem obudowy, zaprojektowanym do wykonywania odejść jedno- lub wielożyłowych od kabla głównego pod kątem 90 stopni. Dzięki temu mufa sprawdza się przy prowadzeniu linii wzdłuż słupów, opraw oświetleniowych i innych elementów, gdzie potrzebne jest prostopadłe odgałęzienie.

Uszczelnienie żelowe zapewnia klasę ochrony IPx8, czyli odporność na permanentne zanurzenie w wodzie do głębokości 1 m. Połączenie pozostaje zabezpieczone przed wilgocią, pyłem i mechanicznymi uszkodzeniami bez dodatkowych powłok. Model jest przeznaczony do pracy przy napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV.

Zakres pracy i kompatybilność

Mufa realizuje odgałęzienie typu T dla dwóch przewodów. Przeznaczona jest do połączeń prostych, w których przewód zasilający ma przekrój 95 ... 240 mm2, a przewód odprowadzający 50 ... 120 mm2. Taki zakres przekrojów pokrywa typowe instalacje zasilające linie oświetlenia, gdzie z kabla głównego odchodzi mniejszy przewód zasilający oprawy lub kolejne odcinki sieci.

Obudowa serii 400 umożliwia wykonanie odejścia pod kątem prostym, co ogranicza zapotrzebowanie na dodatkowe łuki i przedłuża trwałość mechaniczna połączenia w miejscach narażonych na wibracje i naprężenia kabli.

Montaż i warunki eksploatacji

Montaż ogranicza się do przygotowania końcówek żył, ich połączenia zgodnie z zasadami dla danego przekroju oraz umieszczenia zestawu w obudowie wypełnionej żelem. Nie są wymagane specjalistyczne narzędzia do wykonania połączenia, a proces nie wymaga nagrzewania ani schnięcia.

Mufa nie jest zatwierdzona do sektora górniczego. Akcesoria łączeniowe nie są w zestawie, co oznacza, że instalator przygotowuje połączenie żył we własnym zakresie, zgodnie z obowiązującymi normami dla instalacji do 1 kV.
