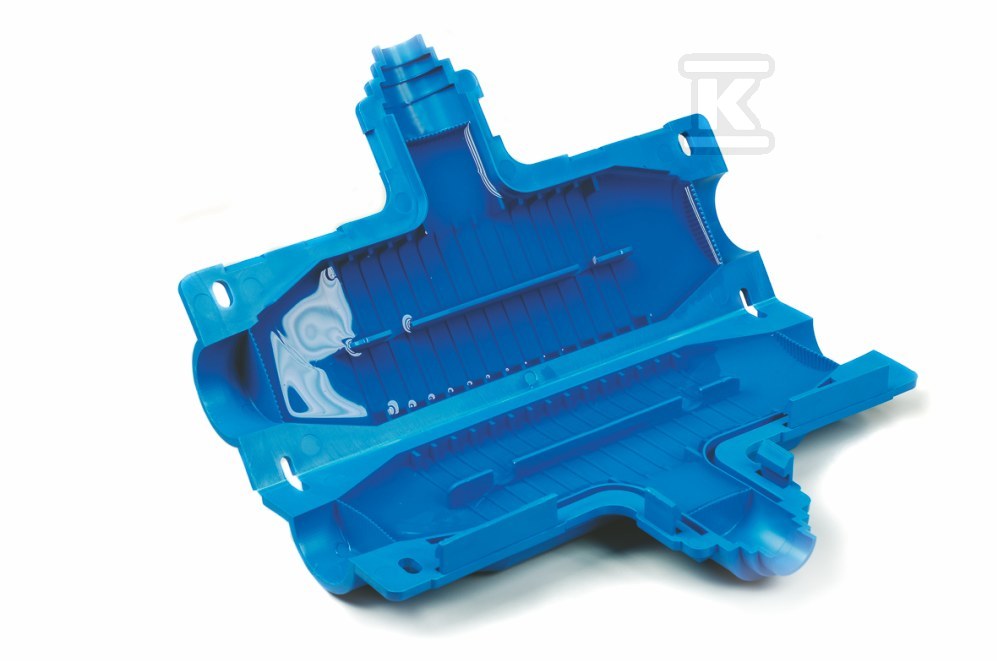

Mufa żelowa Shark435 SH-0435

Zabezpieczenie połączeń odgałęźnych w instalacjach niskiego napięcia

Mufa żelowa przeznaczona jest do izolacji i zabezpieczenia miejsc łączeń przewodów elektrycznych do 1 kV, przewodów telekomunikacyjnych oraz małych układów elektronicznych. Obudowa wypełniona żelem silikonowym tworzy szczelną barierę przed pyłem i wilgocią, a jednocześnie pozwala na ponowne dostanie się do wcześniej wykonanego połączenia dzięki plastyczności żelu. Seria 400 została zaprojektowana do wykonywania odejść jedno- lub wielożyłowych od kabla głównego pod kątem 90 stopni, co sprawdza się przy zasilaniu linii oświetlenia i innych instalacji wymagających odgałęzienia w płaszczyźnie prostopadłej do trasy głównej.

Budowa i zakres przekrojów

Konstrukcja typu odgałęzienie T umożliwia połączenie kabla głównego o przekroju nominalnym 10 ... 35 mm2 z przewodem odgałęźnym o przekroju nominalnym 2,5 ... 25 mm2. Znamionowe napięcie U0/U (Um) wynosi 0,6/1 (1,2) kV. Model żelowy, liczba przewodów 1, odpowiednie do zastosowań innych niż sektor górniczy. Masa netto wynosi 0,352 kg. W zestawie brak akcesoriów łączeniowych.

Montaż bez specjalistycznych narzędzi

Wykonanie połączenia nie wymaga narzędzi specjalistycznych poza standardowymi, potrzebnymi do połączenia żył przewodów. Żel silikonowy jest plastyczny i nie wymaga nagrzewania, jak w przypadku muf termokurczliwych, przez co izolację może wykonać osoba bez dużego doświadczenia w instalacjach elektrycznych. Możliwość ponownego otwarcia mufy ułatwia kontrolę i ewentualną korektę połączenia bez wymiany całego elementu.

Ochrona IPx8 i warunki pracy

Mufa zapewnia stopień ochrony IPx8, co oznacza możliwość ciągłego zanurzenia w wodzie do głębokości 1 m poniżej lustra wody. Obudowa chroni połączenie przed zanieczyszczeniami pyłowo-wodnymi i zapewnia trwałe zabezpieczenie w wilgotnych oraz narażonych na zachlapanie środowiskach. Produkt nie jest zatwierdzony do sektora górniczego.
