Mufa żelowa Shark506 SH-0506

Szybkie i szczelne połączenie kabli do 1 kV bez opalarki i specjalistycznych narzędzi

Mufa żelowa serii 500 tworzy trwałą izolację i zabezpieczenie miejsc łączeń przewodów elektrycznych do 1 kV, przewodów telekomunikacyjnych oraz małych układów elektronicznych. Montaż nie wymaga opalarki ani specjalistycznego sprzętu - wystarczą standardowe narzędzia potrzebne do wykonania połączenia żył.

Konstrukcja jest przeznaczona dla osób bez dużego doświadczenia instalacyjnego. W przeciwieństwie do muf termokurczliwych, tu nie ma ryzyka uszkodzenia izolacji przez nadmierne nagrzewanie, a układ przewodów wewnątrz mufy jest prowadzony przez specjalną złączkę zapewniającą podwójną izolację i prawidłowe ułożenie żył.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa sztucznego, a wnętrze wypełnione jest żelem. Model żelowy zapewnia ochronę IPx8, czyli permanentne zanurzenie w wodzie do głębokości 1 m po prawidłowym montażu. To rozwiązanie do kabli ziemnych oraz instalacji narażonych na stały kontakt z wodą.

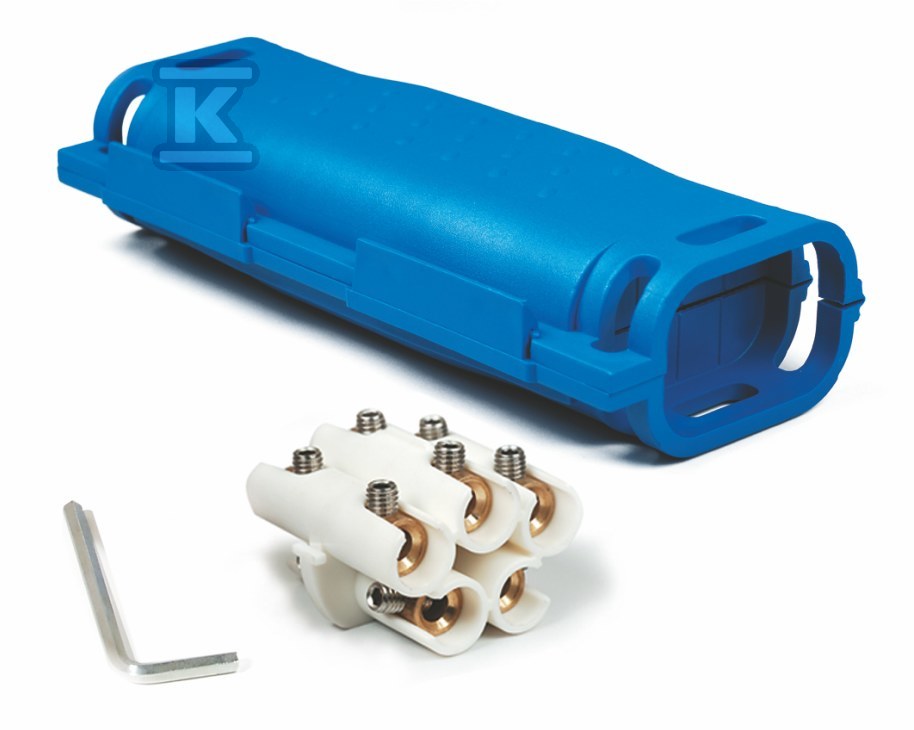

W zestawie znajduje się złącze przelotowe ze śrubowymi zaciskami imbusowymi, klucz imbusowy do dokręcenia śrub złączki oraz trytki zabezpieczające obudowę przed przypadkowym otwarciem. Złącze śrubowe pozwala na pewne dociśnięcie żył. Masa kompletu to ok. 0,264 kg.

Zastosowanie i montaż

Mufa sprawdza się przy połączeniach prostych i rozgałęziających. Można nią łączyć 3-5 przewodów o przekroju 1,5-6 mm2 w układzie prostym, a w wersji rozgałęziającej przewody zasilające 3-5 szt. o przekroju 1,5-6 mm2 z przewodami odprowadzającymi 3-5 szt. o przekroju 1,5-2,5 mm2.

Montaż przebiega bez narzędzi specjalistycznych:

• przygotowanie końcówek żył zgodnie z instrukcją złączki,
• wpięcie przewodów w złącze śrubowe i dociśnięcie kluczem imbusowym,
• zamknięcie mufy i zabezpieczenie trytkami,
• gotowe połączenie jest od razu szczelne i gotowe do pracy, także pod wodą.

Dzięki temu instalatorzy mogą szybko wykonać trwałe połączenie w terenie, a użytkownik końcowy otrzymuje zabezpieczenie odporne na wilgoć.

Parametry pracy i bezpieczeństwo

Urządzenie jest przeznaczone do pracy przy napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV. Nominalny przekrój przewodu to 1,5 ... 6 mm2. Mufa nie jest przeznaczona do przewodów z ekranem koncentrycznym ani z przewodem ochronnym i nie jest wykonana w wersji bezhalogenowej.

Izolacja oparta jest na tworzywie sztucznym, a model jest żelowy. Brak konieczności użycia dodatkowych środków uszczelniających wynika z konstrukcji wypełnionej żelem, który zapewnia ciągłą barierę przeciwko wodzie i zanieczyszczeniom.
