Mufa żelowa Shark516 SH-0516

Mufa żelowa do szybkich i szczelnych połączeń kabli energetycznych do 1 kV

Mufa żelowa SH-0516 tworzy trwałą izolację i zabezpieczenie miejsca łączenia przewodów elektrycznych do 1 kV, a także połączeń telekomunikacyjnych i małych układów elektronicznych. Rozwiązanie z serii 500 jest przeznaczone do pracy z przewodami pięciożyłowymi i pozwala na wykonanie połączenia bez konieczności użycia specjalistycznych narzędzi poza standardowymi potrzebnymi do połączenia żył. Dzięki zastosowaniu żelu izolacyjnego i złączki śrubowej montaż może wykonać osoba bez dużego doświadczenia instalacyjnego.

Zastosowanie i zakres przekrojów

Mufa sprawdza się w połączeniach prostych i rozgałęziających. W wariancie przelotowym umożliwia łączenie 3-5 przewodów o przekroju 6 mm2 do 16 mm2. W połączeniach rozgałęziających przewody zasilające 3-5 szt. mogą mieć przekrój 6 mm2 do 10 mm2, a przewody odprowadzające 3-5 szt. 1,5 mm2 do 2,5 mm2.

Znamionowe napięcie pracy to 0,6/1 kV z napięciem probierczym Um 1,2 kV. Konstrukcja nie jest przeznaczona do przewodów z ekranem koncentrycznym i nie współpracuje z przewodem ochronnym. Izolacja wykonana jest z tworzywa sztucznego, a model jest żelowy. Złącze śrubowe w zestawie zapewnia podwójną izolację łączonych przewodów i pomaga utrzymać prawidłowe ułożenie żył wewnątrz mufy.

Budowa i montaż bez specjalistycznych narzędzi

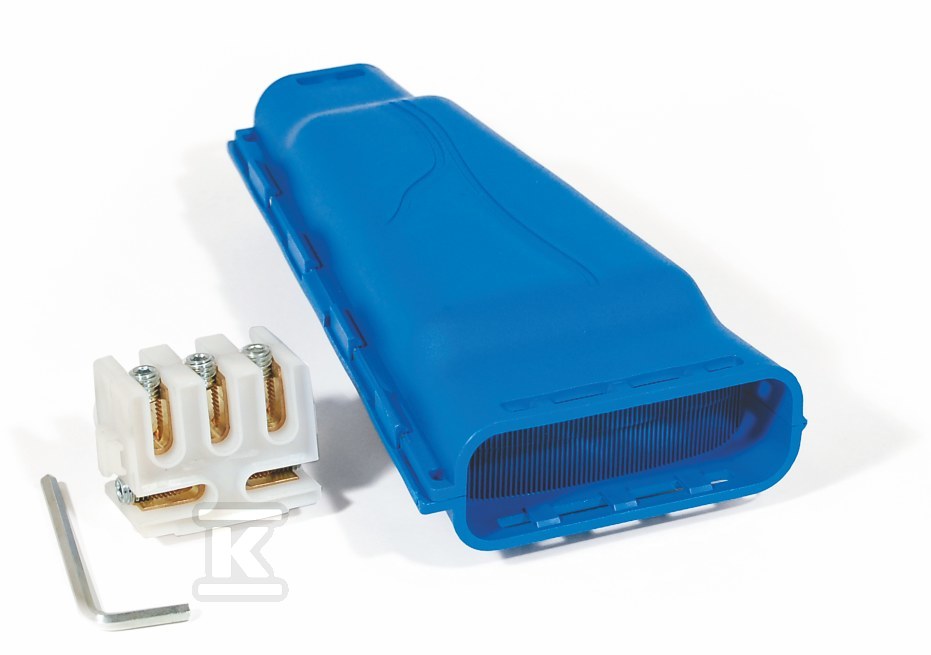

Izolacja oparta na żelu nie wymaga opalarki ani innych narzędzi typowych dla muf termokurczliwych. Po wykonaniu połączenia mechanicznego żył, mufa zapewnia szczelne zamknięcie i ochronę przed wilgocią. Zestaw zawiera klucz imbusowy potrzebny do dociągnięcia śrub złączki oraz trytytki zabezpieczające obudowę przed przypadkowym, niezamierzonym otwarciem.

Szczelność potwierdzona jest klasą IPx8, co oznacza możliwość permanentnego zanurzenia w wodzie do głębokości 1 m. Wysoka odporność na zalanie i zmiany temperatury pozwala na stosowanie mufy w warunkach zewnętrznych i wilgotnych, gdzie wymagana jest trwała ochrona połączenia.

Parametry eksploatacyjne i bezpieczeństwo

Żel jest nietoksyczny, a konstrukcja z izolowaną złączką pięciobiegunową z zaciskiem śrubowym zapewnia stabilny kontakt i ogranicza ryzyko przegrzania.

Dzięki zakresowi przekrojów 6 mm2 do 16 mm2 w połączeniu prostym i możliwości rozgałęzienia 6 mm2 do 10 mm2 / 1,5 mm2 do 2,5 mm2, Mufa żelowa SH-0516 jest uniwersalna w instalacjach rozdzielczych, przyłączeniowych i w małych sieciach telekomunikacyjnych. Brak wymogu halogenowego jest zgodny z deklaracją materiału, a izolacja z tworzywa sztucznego zapewnia mechaniczną ochronę połączenia na czas eksploatacji.
