Mufa żelowa Shark535Y SH-6535

Rozgałęzienie kabli zasilających i odgałęźnych w jednej mufie żelowej

Seria 600 przeznaczona jest do wykonywania i zabezpieczania odejść jedno- i wielożyłowych od przewodu zasilającego. Mufa żelowa typu Shark 535Y tworzy szczelną izolację miejsca łączenia przewodów elektrycznych do 1 kV i umożliwia wykonanie rozgałęzienia w układzie Y bez konieczności stosowania muf termokurczliwych. Konstrukcja pozwala na prawidłowe osadzenie połączenia oraz przewodów wewnątrz korpusu, a żel wypełniający zabezpiecza styki przed wilgocią i zanieczyszczeniami.

Budowa i zabezpieczenie połączenia

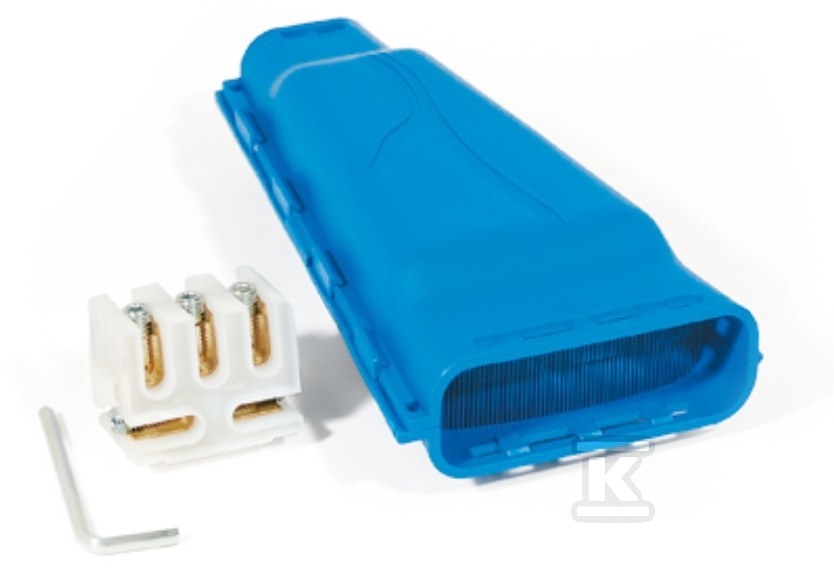

Korpus wykonany jest w kolorze niebieskim i wypełniony jest żelem izolacyjnym. Wewnątrz znajduje się innowacyjna złączka śrubowa umożliwiająca rozgałęzienie przewodów jedno- i wielożyłowych. Do dokręcenia śrub złączki służy załączony klucz imbusowy. Całość przed niekontrolowanym otwarciem dodatkowo zabezpieczana jest trytytkami. Rozwiązanie nie wymaga specjalistycznych narzędzi do wykonania połączenia, co upraszcza montaż w terenie.

Zakres zastosowania i warunki pracy

Mufa przeznaczona jest do połączeń rozgałęziających w sieci o napięciu znamionowym U0/U (Um) 0,6/1 (1,2) kV. Przewód główny zasilający może mieć przekrój nominalny 16 ... 35 mm2, a przewody odgałęźne 2,5 ... 35 mm2. Typ Y umożliwia wykonanie odejścia z 2-5 sztuk przewodów zasilających i 2-5 sztuk przewodów odprowadzających. Stopień ochrony IPx8 zapewnia permanentne zanurzenie w wodzie do głębokości 1 m, co pozwala na stosowanie mufy w instalacjach narażonych na stały kontakt z wilgocią.

Montaż i praktyczne właściwości

Złącze śrubowe w zestawie pozwala na pewne dociśnięcie żył i utrzymanie stałego kontaktu elektrycznego. Żelowa izolacja samoczynnie wypełnia wolne przestrzenie po ułożeniu przewodów, eliminując potrzebę dodatkowych uszczelnień. Dzięki temu połączenie może być wykonane przez osoby bez dużego doświadczenia w zakresie instalacji elektrycznych. Mufa nie jest zatwierdzona do sektora górniczego i przeznaczona jest do zastosowań innych niż górnicze.
