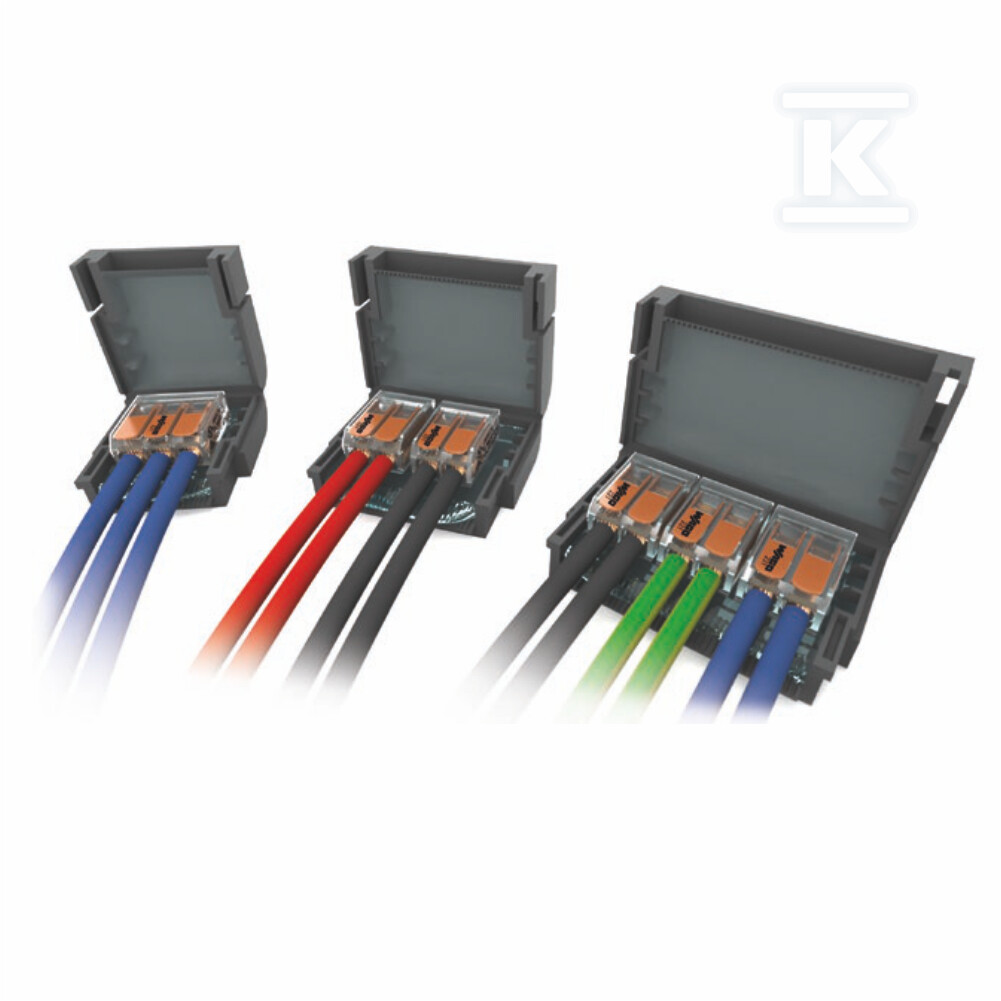

Mufy żelowe SHELL BOX MJBF MJBF-215, wymiary 42,5x32x16mm, IPX8, temp. pracy -20°C ÷ 90°C, kolor czarny

Kompaktowa mufa żelowa do połączeń w trudnych warunkach

Mufa żelowa Shell Box MJBF-215 przeznaczona jest do uszczelniania i ochrony połączeń kablowych przed wilgocią, kurzem, gruzem i czynnikami atmosferycznymi. Kompaktowe wymiary 42,5 mm × 32 mm × 16 mm pozwalają na montaż w ciasnych przestrzeniach instalacyjnych, gdzie standardowe złącza nie mieszczą się.

Konstrukcja i materiały

Obudowa wykonana jest z twardego polipropylenu PP, zamykanej na zatrzask bez użycia narzędzi. Wnętrze jest wstępnie wypełnione transparentnym żelem silikonowym, który po zamknięciu otacza złącze i zapewnia szczelność. Żel jest nietoksyczny, re-accessible, samogasnący UL94 HB, bezhalogenowy i bez ołowiu, bezterminowy w przechowywaniu.

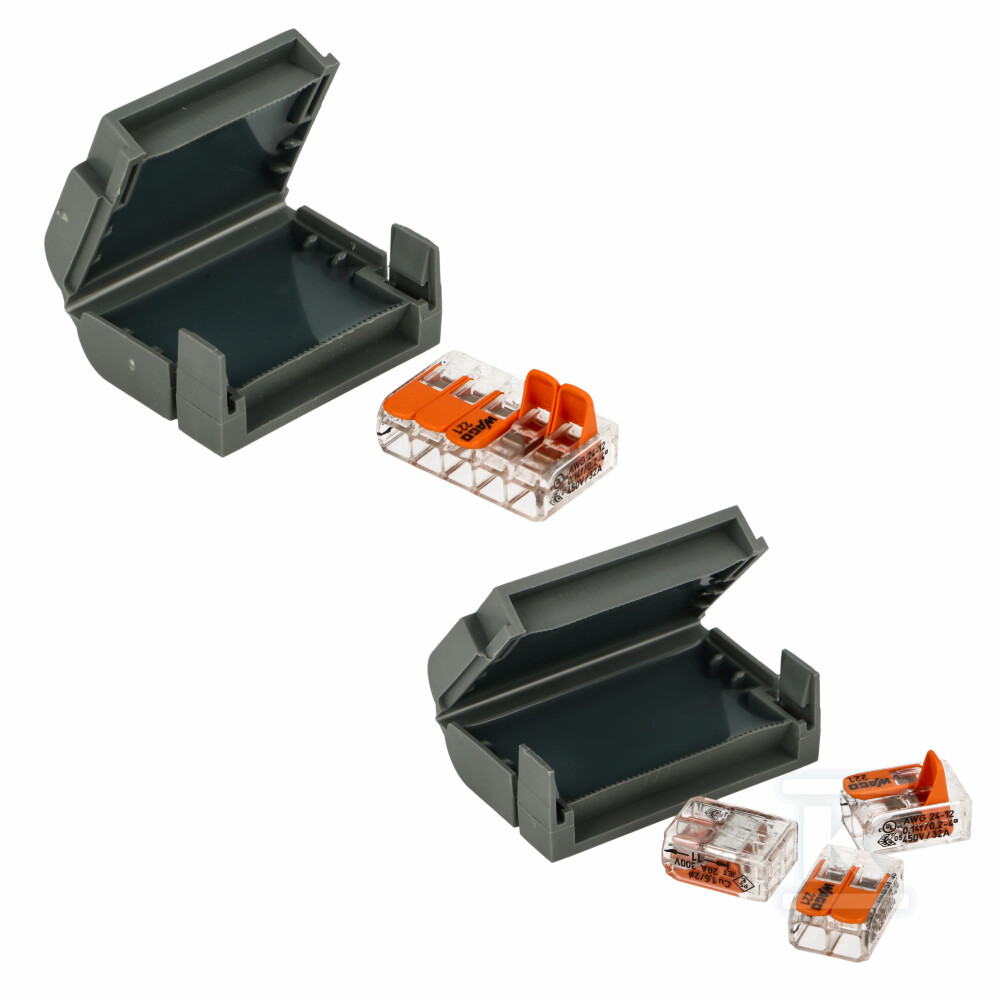

W zestawie znajduje się złącze dźwigniowe 5-polowe, z izolacją z poliwęglanu. Złącze umożliwia szybkie połączenie przewodów miedzianych o przekroju 0,2 … 4 mm2, z mechanicznym zaciskiem bocznym i długością odizolowania 11 mm. Konstrukcja pozwala na dostęp do każdego przewodu z osobna oraz na ponowne otwarcie mufy bez utraty szczelności, co ułatwia serwis i modyfikacje.

Montaż i zastosowanie

Montaż odbywa się ręcznie, przez zamknięcie obudowy na zatrzask. Brak potrzeby użycia narzędzi skraca czas instalacji. Mufa jest wielokrotnego użytku - po otwarciu żel wraca do pierwotnego kształtu i ponownie uszczelnia połączenie.

Urządzenie nadaje się do izolacji i ochrony połączeń elektrycznych niskiego napięcia do 450 V przy prądzie znamionowym 32 A. Stosowane jest przy aparatach oświetleniowych, automatyce okien, drzwi i bram, instalacjach telefonicznych i telekomunikacyjnych, audio i filodifuzji, a także do wykonywania pływających skrzynek rozgałęźnych na podwieszanych sufitach lub na zewnątrz oraz do izolacji końcówek kabli pod napięciem.

Ochrona, temperatura i zgodność

Stopień ochrony IPX8 zapewnia całkowitą ochronę przed zanurzeniem w wodzie. Obudowa jest odporna na promieniowanie UV, samogasnaca UL94 V2, bezhalogenowa i bez ołowiu.

Zakres pracy obudowy to -20 °C ÷ +90 °C, a złącza pracują w zakresie 0 °C ÷ +85 °C. Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/EU, dyrektyw RoHS 2 2011/65/UE i RoHS 3 2015/863/UE, posiada oznaczenie CE i podwójną izolację. Zgodność potwierdzają normy CEI EN 60529, EN 60695-2-11, EN 60947-7-1 oraz EN 60998-2-2.
