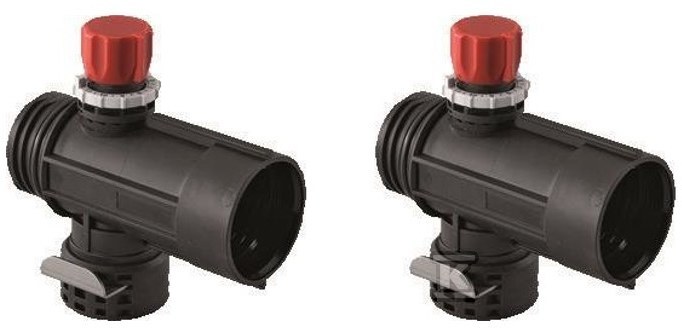

Segment rozdzielacza 11/2" 14m3/h Uponor Magna 1058340

Rozdzielacz modułowy do ogrzewania podłogowego i instalacji przemysłowych

Segment rozdzielacza Uponor Magna 1 1/2” 14 m3/h to modułowy element systemu rozdzielczego przeznaczony do instalacji ogrzewania podłogowego, w tym rozwiązań przemysłowych. Konstrukcja pozwala na budowę rozdzielacza o zmiennej liczbie obiegów, z możliwością rozbudowy w trakcie realizacji lub późniejszej modernizacji instalacji. Segment przeznaczony jest dla instalatora budującego sieć zasilająco-powrotną oraz dla użytkownika końcowego oczekującego stabilnej pracy obiegu grzewczego.

Budowa i materiały

Korpus wykonany jest z tworzywa sztucznego, co ogranicza masę całego segmentu do ok. 0,71 kg przy gabarytach 125 mm szerokości, 125 mm długości i 60 mm wysokości. Głębokość 60 mm ułatwia integrację w szafkach rozdzielczych i wnękach montażowych. Grupa rozdzielcza jest zamykana, co pozwala na indywidualne odcinanie poszczególnych obiegów bez wyłączania całego rozdzielacza. Segment nie jest wyposażony w odpowietrznik ani termometr, nie posiada również fabrycznego wspornika do mocowania ściennego.

Parametry hydrauliczne i zastosowanie

Przyłącze główne 1 1/2” zapewnia przepustowość do 14 m3/h przy ciśnieniu roboczym do 6 bar. Maksymalna liczba obiegów w konfiguracji z jednym segmentem wynosi 20, co czyni rozwiązanie odpowiednim zarówno dla obiektów usługowych, jak i większych powierzchni przemysłowych z ogrzewaniem podłogowym. Rozwiązanie jest rozszerzalne, segmenty można łączyć ze sobą, tworząc rozdzielacz dopasowany do aktualnej liczby stref grzewczych. Brak wbudowanego odpowietrznika i termometru oznacza, że elementy te należy przewidzieć na etapie projektowania systemu, w zależności od wymagań instalacji.

Montaż i rozszerzalność

Modułowość to główna zaleta segmentu. Możliwość rozbudowy pozwala instalatorowi rozpocząć od podstawowej liczby obiegów i sukcesywnie dołączać kolejne moduły bez wymiany całego rozdzielacza. Kompaktowe wymiary 125 x 125 x 60 mm ułatwiają zabudowę w ograniczonej przestrzeni. Produkt dostarczany jest w opakowaniu jednostkowym, masa opakowania ok. 0,73 kg. System Magna jest certyfikowany i objęty gwarancją na pełny okres eksploatacji.
