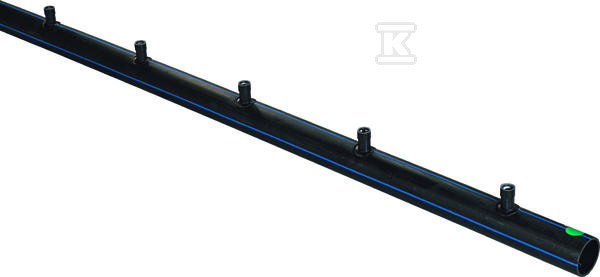

Rozdzielacz pojedynczy 110 1x12 c/c500 6m Uponor Meltaway 1033632

System roztapiania śniegu i lodu dla dużych powierzchni

Rozdzielacz pojedynczy Uponor Meltaway o średnicy 110 mm i długości 6 metrów to kluczowy element instalacji grzewczych przeznaczonych do roztapiania śniegu i lodu na zewnętrznych powierzchniach użytkowych. Wykonany z polietylenu wysokiej gęstości (PE-HD), jest dostarczany w komplecie ze złączkami typu ROSEX umożliwiającymi podłączenie rur Uponor Meltaway PE-Xb o wymiarach 25 × 2,3 mm. Rozstaw muf spawanych wynosi 500 mm, co pozwala na efektywne rozprowadzenie medium grzewczego w ramach jednego obiegu.

Konstrukcja oparta na PE-HD zapewnia jednorodność materiałową - rozdzielacz i kompaktowe mufy spawane wykonane są z tego samego tworzywa, co eliminuje naprężenia wynikające ze zmian temperatury. Materiał jest odporny na korozję, a kompaktowe mufy spawane ułatwiają prowadzenie przewodów w terenie.

Zastosowanie i parametry pracy systemu

Rozdzielacz stanowi część systemu Uponor Meltaway - rozwiązania do ogrzewania powierzchni zewnętrznych takich jak rampy załadunkowe, parkingi, drogi dojazdowe czy place manewrowe. System może być instalowany pod nawierzchniami asfaltowymi, betonowymi lub kostką brukową - rury układa się około 100 mm poniżej gotowej nawierzchni z rozstawem osiowym 250 mm. Moc cieplna systemu sięga do 350 W/m2.

Rura PE-Xb pracuje ciągłe przy temperaturze 70°C i ciśnieniu 7,2 bar, a jej minimalny promień gięcia to 200 mm. Przed rozpoczęciem prac nawierzchniowych rury należy napełnić wodą i utrzymywać ciśnienie wewnętrzne 0,2 MPa - szczególnie istotne przy asfaltowaniu, gdy temperatura kładzionej mieszanki nie może przekroczyć 120°C.

Montaż i kompatybilność

Połączenie rozdzielacza z rurami PE-Xb realizuje się za pomocą dostarczonych złączek ROSEX - każda mufa składa się z dwóch pierścieni blokujących oraz tulei łączącej z fabrycznie zamontowanymi uszczelkami O-ring. Proces montażu obejmuje: prostopadłe przycięcie rury i sfazowanie krawędzi, nasunięcie pierścienia blokującego, nałożenie silikonu na uszczelkę O-ring oraz wsunięcie rury do złączki i dosunięcie pierścienia do tulei.

Rozdzielacz można zestawiać z przewodami zasilającymi Uponor Feeder Tubes (dostępne w wersjach O75, O110 i O160) oraz przemysłowym rozdzielaczem industrialnym 25-G G11/2, który obsługuje do 20 obiegów przy maksymalnym przepływie 10 m3/h. System wymaga hydraulicznego bilansowania przy różnych długościach pętli - odbywa się to poprzez nastawę zaworów regulacyjnych na rozdzielaczu przemysłowym według wykresu wydajności.

Przed oddaniem instalacji do użytku należy przeprowadzić próbę ciśnieniową: system napełnia się wodą do ciśnienia roboczego i utrzymuje przez minimum 90 minut, sprawdzając szczelność wizualnie oraz kontrolując spadek ciśnienia (dopuszczalny spadek to max. 0,2 bar).
