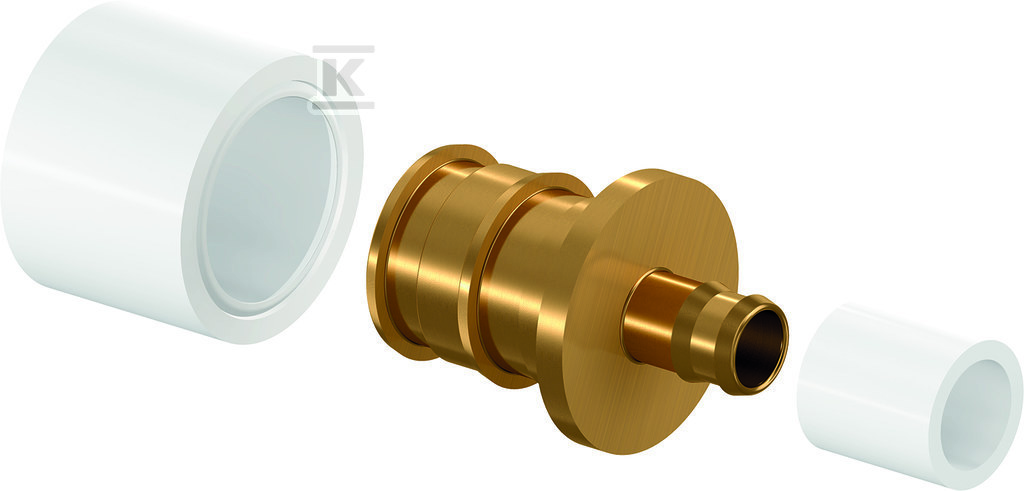

Redukcja Q&E 20xMinitec9,9 Uponor Minitec 1020518

Mosiężne połączenie redukcyjne do systemu Minitec

Redukcja Q&E z serii Uponor Minitec służy do wykonywania połączeń między rurami o różnych średnicach w instalacjach ogrzewania podłogowego i powierzchniowego. Produkt umożliwia połączenie rury 20 mm z rurą 9,9 mm w jednym elemencie - dzięki temu instalator unika stosowania dodatkowych przejściówek i złączek pośrednich.

Technologia Q&E polega na rozszerzeniu końcówki rury i wsunięciu jej na kielich fittingu z pierścieniem uszczelniającym. Rozwiązanie to eliminuje konieczność lutowania czy gwintowania, co przyspiesza prace montażowe.

Konstrukcja i materiały

Korpus redukcji wykonano z mosiądzu - oba przyłącza obsługują ten sam typ połączenia - pierścień zaciskowy Q&E. Produkt jest przeznaczony do rur Uponor PE-Xa.

Wymiary gabarytowe elementu: | Parametr | Wartość | |---|---| | Długość całkowita | 37,6 mm | | Długość części przyłączeniowej (strona 20 mm) | 22 mm | | Długość części przyłączeniowej (strona 9,9 mm) | 12,6 mm | | Wysokość kielicha | 3 mm | | Masa jednostkowa | 0,04 kg |

W zestawie znajdują się pierścienie uszczelniające Q&E pasujące do obu średnic - nie trzeba ich zamawiać osobno.

Zastosowanie w systemie Minitec

Seria Uponor Minitec została zaprojektowana z myślą o renowacjach, gdzie standardowa wysokość warstwy podłogowej uniemożliwia ułożenie grubszych pętli ogrzewania. Rura 9,9 × 1,1 mm pozwala na montaż przy minimalnej wysokości zabudowy od 50 mm.

Redukcja umożliwia podłączenie pętli Minitec do rozdzielaczy lub większych przewodów zasilających przy przejściu na średnicę 20 mm.

Parametry pracy

Maksymalne parametry robocze wynoszą 6 barów ciśnienia oraz 95°C temperatury.

Gwinty wewnętrzne i zewnętrzne wykonano zgodnie z normą DIN EN 10226-1, co gwarantuje kompatybilność z pozostałymi elementami instalacji - rozdzielaczami czy armaturą regulacyjną Uponor.
