Złączka do lutowania PL 25-22CU Uponor Q&E 1023042
Numery katalogowe:
- 1145675
- 6414900391092
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

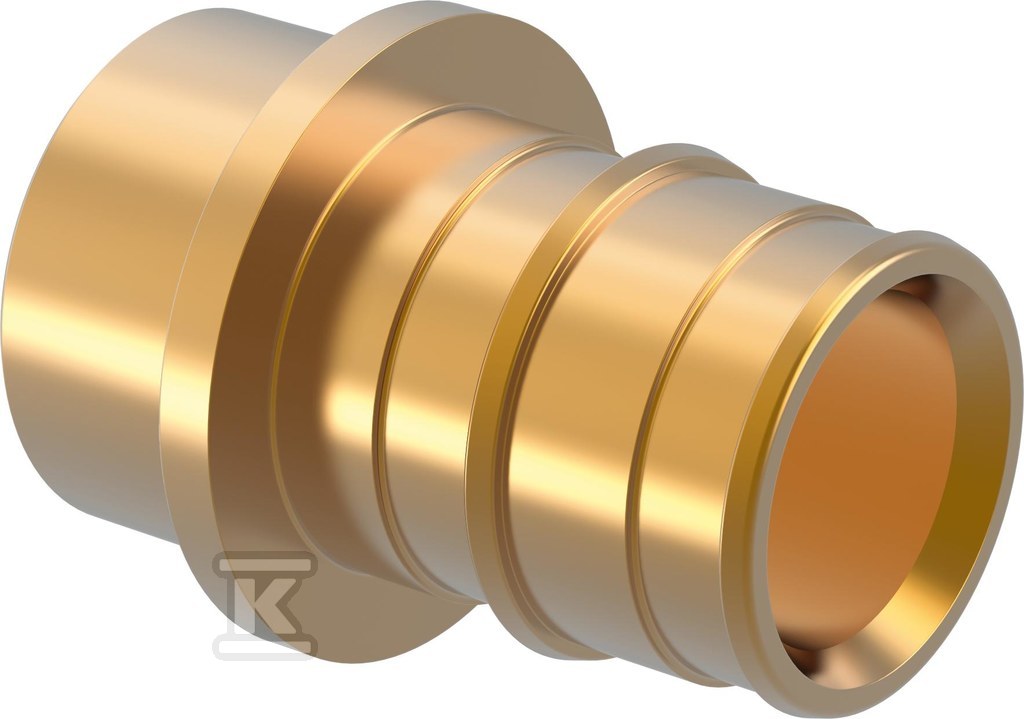

Złączka do lutowania PL 25-22CU Uponor Q&E 1023042
Proste przejście PEXa - miedź do lutowania w systemie Uponor Q&E
Przejściowa złączka prosta przeznaczona do połączenia rur PEXa z instalacją miedzianą lutowaną. W systemie Uponor Q&E umożliwia szybkie i szczelne przejście z odcinka z pierścieniem zaciskowym na część przeznaczoną do lutowania.
Konstrukcja i sposób łączenia
Złączka ma kształt prosty, bez załamań i redukcji kątowych. Strona PEXa pracuje na pierścieniu zaciskowym o średnicy nominalnej 25 mm, co odpowiada standardowym rurom PEXa stosowanym w instalacjach Uponor Q&E. Strona miedziana to press end o średnicy nominalnej 22 mm przygotowany pod lutowanie. Taki układ pozwala na wykonanie trwałego połączenia mechanicznego po stronie PEXa i połączenia lutowanego po stronie miedzi w jednym elemencie.
Kompaktowa forma ułatwia montaż w ciasnych punktach instalacji. Niska masa 67 g ogranicza obciążenie rur i wsporników, a jednocześnie zapewnia stabilność podczas lutowania.
Zastosowanie i montaż
Element sprawdza się tam, gdzie instalacja PEXa spotyka się z odcinkiem miedzianym wymagającym lutowania. Po stronie PEXa montaż odbywa się zgodnie z zasadami systemu Q&E z pierścieniem zaciskowym, po stronie miedzi standardowo przygotowuje się rurę 22 mm do lutowania.
Prosta geometria ułatwia kontrolę prawidłowego wsunięcia rury i osiowość połączenia przed lutowaniem.
Wymiary i obsługa na budowie
Element ma długość 4,5 cm, szerokość 3 cm i wysokość 3 cm, co pozwala na swobodne operowanie w ograniczonej przestrzeni montażowej. Małe gabaryty ułatwiają transport i przechowywanie na budowie, a także szybkie wyszukanie odpowiedniego elementu w skrzynce z materiałem.
Niska waga i zwarta budowa ograniczają czas manipulacji przy montażu. Złączka przejściowa PEXa - miedź do lutowania jest elementem systemu Uponor Q&E i współpracuje z rurami oraz akcesoriami tego systemu.
