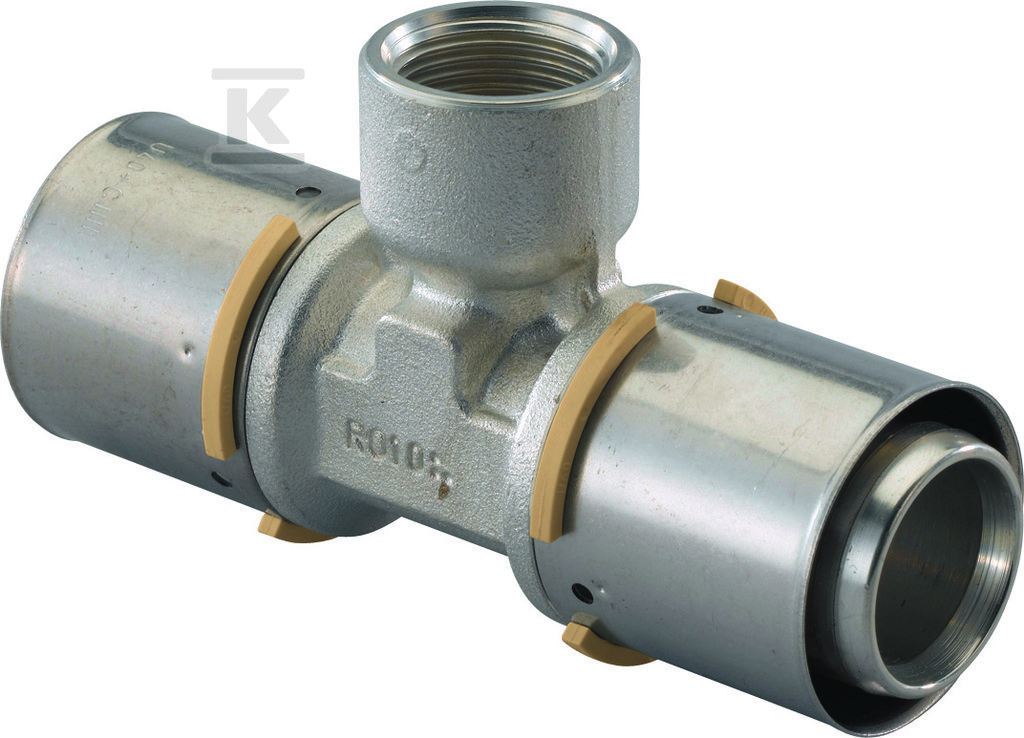

Trójnik z gwintem wewnętrzny 40-Rp3/4"FT-40 Uponor S-Press 1046923

Mosiężny trójnik press do instalacji wodnych i grzewczych

Trójnik z gwintem wewnętrznym Uponor S-Press to element systemu rozdzielaczowego przeznaczony do tworzenia odgałęzień w instalacjach wykonanych z rur wielowarstwowych. Złącze umożliwia połączenie dwóch przewodów o średnicy 40 mm poprzez mufy zaciskowe oraz trzeciego obiegu poprzez gwint wewnętrzny Rp 3/4" - co pozwala na podłączenie np. armatury regulacyjnej lub punktów poboru wody.

Produkt wykonano z mosiędzu odpornego na odcynkowanie (DR-messing), dodatkowo zabezpieczonego dwuwarstwową powłoką cynową od wewnątrz. Taka konstrukcja spełnia wymagania Pozytywnej Listy Federalnego Urzędu Ochrony Środowiska dotyczące instalacji wody pitnej - skład chemiczny stopu oraz obniżona zawartość ołowiu (zgodnie z restrykcyjnymi wymogami niemieckiej normy TrinkwV) sprawiają, że fitting jest bezpieczny do stosowania w sieciach dystrybucji wody użytkowej.

System połączeń i wymiary

Trójnik wyposażono w fabrycznie zamontowane tuleje zaciskowe pasujące do systemu Uponor S-Press PLUS - nie wymagają oddzielnego zakupu ani montażu tulei przed prasowaniem. Gwint wewnętrzny walcowy wykonano według normy PN EN 10226-1 (odpowiednik DIN EN 10226-1), co zapewnia szczelność połączenia na samym gwincie przy użyciu standardowych uszczelek lub taśmy teflonowej.

Istotną cechą systemu jest możliwość zaprasowania bez fazowania krawędzi rury - oszczędza to czas podczas instalacji i minimalizuje ryzyko błędu montażowego. Kolorowe pierścienie oporowe ułatwiają identyfikację rozmiaru podczas pracy. System gwarantuje 100% kompatybilność z pozostałymi elementami linii Uponor S-Press - każdy fitting pasuje do istniejących komponentów bez konieczności stosowania przejściówek czy adapterów.

Wymiary gabarytowe: długość całkowita na połączeniach mufowych wynosi 64 mm, długość na przyłączu gwintowanym to 47 mm. Wymiar z dla połączeń mufowych to 26 mm, natomiast dla gwintowanego - 31 mm. Kompaktowa budowa umożliwia prowadzenie rozgałęzień nawet w ograniczonych przestrzeniach szachtów instalacyjnych czy sufitów podwieszanych.

Parametry pracy i homologacje

Fitting pracuje przy ciśnieniu maksymalnym 10 bar (przy 20°C). Dla wody pitnej dopuszczalna temperatura ciągła mieści się w zakresie 0-70°C, a krótkotrwała temperatura awaryjna może sięgać 95°C przez maksymalnie 100 godzin eksploatacji. W instalacjach grzewczych temperatura ciągła może wynosić do 80°C, a awaryjna do 100°C przy takim samym limicie czasowym - nie jest to jednak tryb stałej pracy.

Produkt posiada homologacje uznanych europejskich instytucji:

• DVGW (Niemcy) - certyfikat do wody pitnej i gazu,
• ÖVGW (Austria),
• KIWA / KOMO (Holandia) - dopuszczenie do instalacji sanitarnych.

Dla instalatora kluczowa jest funkcja „unverpresst undicht" - niezaprasowany fitting pozostaje nieszczelny przy próbie ciśnieniowej już od 150 mbar, co eliminuje ryzyko przeoczenia niewłaściwie wykonanego połączenia podczas testu szczelności przed oddaniem instalacji do użytku. Dodatkowo pierścień uszczelniający spełnia wytyczne KTW-BWGL oraz wymagania arkusza roboczego DVGW W 270 dotyczące higieny wody pitnej.

Połączenie typu press charakteryzuje się długotrwałą szczelnością dzięki radjalnemu zamknięciu obwodowemu - siła prasowania rozkłada się równomiernie wokół rury, co eliminuje punktowe naprężenia charakterystyczne dla połączeń skręcanych.
