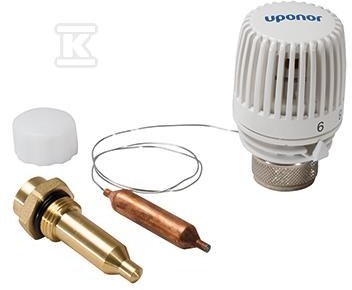

Głowica termostatyczna Push-23-C Uponor SPI Fluvia T 1063461

Precyzyjna regulacja temperatury dla małych powierzchni grzewczych

Głowica termostatyczna z kapilarą przeznaczona jest do zestawu pompowego Uponor Fluvia T Push 23 i Push 23-C. Rozwiązanie zapewnia stabilną kontrolę temperatury czynnika w małych obwodach ogrzewania podłogowego i chłodzenia powierzchniowego, z odczytem temperatury realizowanym przez kapilarny czujnik zdalny. Dzięki temu regulacja odbywa się na podstawie rzeczywistej temperatury w obiegu wtórnym, a nie temperatury na obudowie zaworu.

Kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni rozdzielacza. Waga jednostki to 0,221 kg, a gabaryty 55 mm szerokości, 80 mm długości i 55 mm wysokości pozwalają na dyskretne umieszczenie przy ścianie. Zestaw montażowy umożliwia instalację po lewej lub prawej stronie, a wbudowany śrubowy odpowietrznik upraszcza odpowietrzanie układu po uruchomieniu.

Konstrukcja i montaż

Głowica dostarczana jest jako komplet z kapilarą, gotowy do połączenia z korpusem zestawu pompowego Fluvia T. Połączenie wtórne wykonano na gwint 3/4" eurokonus, natomiast przyłącza pierwotne to zaciski do rur miedzianych 15 mm. W obudowie znajduje się zawór regulacyjny oraz zawór do równoważenia przepływu, co pozwala na podstawową hydraulikę bez dodatkowych elementów.

Montaż wspornika jest symetryczny, co daje swobodę wyboru strony instalacji względem istniejącej armatury. Niska masa i niewielkie wymiary ułatwiają obsługę podczas prac serwisowych. Opakowanie jednostkowe ma wymiary 105 mm długości, 85 mm szerokości i 75 mm wysokości, przy wadze 0,271 kg.

Parametry hydrauliczne i zakres pracy

W zestawie pracuje zintegrowana pompa obiegowa o wydajności 0,1-0,4 m3/h przy wysokości podnoszenia 0,2-1,1 m. Pobór mocy pompy jest poniżej 1 W, co przekłada się na niskie zużycie energii w ciągłej pracy cyrkulacyjnej. Obieg wtórny pracuje w zakresie nastawy 20-50 °C, z maksymalną temperaturą wtórną do 55 °C w zależności od wersji dokumentacji. Temperatura pierwotna może sięgać do 90 °C, a maksymalne ciśnienie robocze wynosi 6 bar.

Zawór równoważący oraz możliwość odpowietrzenia przez śrubę odpowietrzającą zwiększają niezawodność pracy w małych instalacjach. Kapilarny czujnik zapewnia płynną reakcję na zmiany temperatury bez zakłóceń typowych dla czujników elektronicznych w środowisku zmiennej temperatury otoczenia.

Zastosowanie i kompatybilność

Produkt przeznaczony jest do sterowania ogrzewaniem podłogowym w małych strefach, gdzie wymagana jest niezależna regulacja temperatury przy ograniczonej ilości obwodów. Sprawdzi się w modernizacjach i w nowych instalacjach z rozdzielaczami Uponor Fluvia T Push 23 i Push 23-C, gdzie potrzebna jest precyzyjna kontrola temperatury zasilania pętli.

Dzięki zakresowi pracy 20-50 °C na wtórnym i tolerancji do 90 °C na pierwotnym głowica współpracuje z kotłami kondensacyjnymi, pompami ciepła oraz systemami chłodzenia powierzchniowego. Połączenia 3/4" eurokonus i zaciski na rurę miedzianą 15 mm zapewniają bezpośrednie dopasowanie do typowej instalacji Uponor bez dodatkowych przejściówek.
