Kolano podłączeniowe S-Press 14-15CU l=350mm Uponor Smart Radi 1015615

Uniwersalne kolano przyłączeniowe S-Press 14-15CU do grzejników Uponor Smart Radi

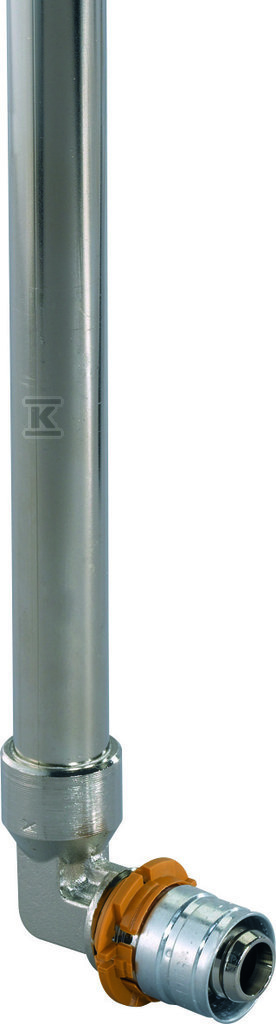

Kolano przyłączeniowe S-Press 14-15CU o długości ok. 350 mm to element systemu Uponor Smart Radi przeznaczony do bezpośredniego podłączenia grzejnika do instalacji grzewczej z rurą miedzianą 15 mm. Wykonane jako kąt 90° łączy po stronie instalacji mufę zaciskową S-Press o średnicy zewnętrznej 14 mm z odcinkiem rury miedzianej 15 x 1 mm, co pozwala na szybkie i pewne wykonanie odgałęzienia do radiatora bez dodatkowych przejść. Rozwiązanie jest przeznaczone zarówno dla instalatora, jak i dla wykonawcy pracującego w systemach niskotemperaturowych i wysokotemperaturowych.

Budowa i materiały

Korpus połączenia 1 wykonany jest z mosiądzu z powierzchnią cynowaną, a odcinek rury połączenia 2 z miedzi również z zabezpieczeniem cynowaniem. Rura miedziana jest dodatkowo powlekana, co zwiększa odporność na korozję w instalacji grzewczej. Fiting S-Press to metalowy pressfitting cynowany z fabrycznie zamocowaną tuleją zaciskową i ogranicznikiem prasowania. System zapewnia sprawdzoną zasadę bezpieczeństwa „unverpresst undicht” - nieprzyciśnięty element jest nieszczelny, a po prawidłowym dociśnięciu następuje optyczna sygnalizacja wykonania połączenia przez odpadnięcie pierścienia ogranicznika. Kolorowe kodowanie ułatwia identyfikację rozmiaru na etapie montażu. Prasowanie odbywa się bez konieczności usuwania zadziorów.

Montaż i zastosowanie w instalacji grzewczej

Element przeznaczony jest do ogrzewania grzejnikowego w instalacjach niskiej i wysokiej temperatury zgodnie z DIN EN ISO 15875. Po stronie instalacji przyjmuje rurę o średnicy zewnętrznej 14 mm w połączeniu press, po stronie grzejnika zakończony jest odcinkiem miedzianym 15 mm, który można dowiązać do korpusu radiatora za pomocą zaciskowej śruby. W ofercie systemowej pierścienie zabezpieczające należy zamówić oddzielnie. Konstrukcja mimośrodowa nie występuje, kąt łuku wynosi 90°, a nominalna średnica połączenia 1 to DN 10. Dzięki temu kolano sprawdza się w standardowych podłączeniach grzejników, gdzie wymagana jest stała długość doprowadzenia ok. 350 mm.

Wymiary i warunki pracy

Długość użytkowa odcinka miedzianego wynosi ok. 366 mm, przy długości bocznego załamu ok. 38 mm i wymiarze z2 ok. 16,7 mm. Wymiary jednostkowe elementu to ok. 377 mm długości, 48 mm szerokości i 25 mm wysokości przy masie ok. 0,18 kg. Maksymalne ciśnienie robocze przy 20 °C to 10 bar. Opakowanie zbiorcze zawiera 20 szt w tekturowym pudełku z materiałem PAP, o wymiarach ok. 395 mm x 200 mm x 80 mm i masie ok. 3,6 kg.
