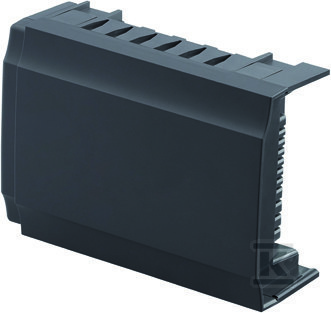

Moduł gwiazda M-141 Bus 12X Uponor Smatrix Base 1071651

Uniwersalne rozszerzenie systemu Smatrix Base do sterowania ogrzewaniem i chłodzeniem podłogowym

Moduł gwiazda M-141 Bus umożliwia przekształcenie magistrali RS485 w topologię gwiazdy i centralne podłączenie termostatów w instalacji Uponor Smatrix Base. Rozwiązanie pozwala poprowadzić do modułu kilka linii od pomieszczeń, a do sterownika X-145 Bus 6X lub X-147 Bus 6X PRO doprowadzić tylko jeden kabel Bus. Dzięki temu instalacja staje się czytelniejsza, a prace montażowe w budynkach z rozproszonymi strefami są prostsze.

Budowa i montaż w topologii gwiazdy

Moduł pracuje w klasie ochrony IP20. Obudowa w kolorze szarym ma wymiary około 165 mm długości, 110 mm szerokości i 55 mm wysokości, przy masie 0,272 kg. Sześć kanałów pozwala na podłączenie do sześciu termostatów pokojowych z jednego punktu. Komunikacja odbywa się w protokole RS485 serial Bus, a instalacja wymaga czteroprzewodowego kabla Bus do termostatów. Możliwe są różne warianty okablowania, w tym połączenie w łańcuchu lub w gwiazdę, co daje elastyczność przy adaptacji do istniejącej infrastruktury budynku.

Funkcje sterowania i integracja z systemem

Zasilanie modułu to 230 V. W ramach jednego systemu można połączyć do czterech sterowników. Każdy sterownik obsługuje do sześciu termostatów oraz do ośmiu siłowników 24 V. Moduł współpracuje z przekaźnikami pompy i kotła, obsługuje funkcję ćwiczenia zaworów i pompy oraz umożliwia sterowanie względną wilgotnością. Wbudowane autobalansowanie optymalizuje zużycie energii i komfort pracy instalacji. Maksymalne pobieranie mocy na siłownik wynosi 24 VAC / 0,2 A, przy szczycie 0,4 A. Zakres nastawy temperatury wynosi od +5°C do +35°C. Urządzenie jest kompatybilne z kontrolerami Uponor Smatrix Base X-145 Bus 6X i Smatrix Base PRO X-147 Bus 6X.

Zastosowanie i warunki pracy

Moduł przeznaczony jest do przewodowej regulacji temperatury pomieszczeń w systemach ogrzewania i chłodzenia podłogowego. Wspiera sterowanie elektryczne z możliwością rozszerzenia o funkcje dostępu lokalnego i zdalnego w połączeniu z aplikacją Uponor Smatrix Pulse przy użyciu modułu R-208. Certyfikacja CE / EAC potwierdza zgodność z wymaganiami dla urządzeń instalacyjnych.
