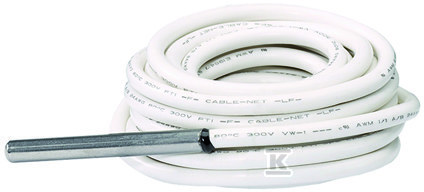

Czujnik zasil/powrót S-152 Uponor Smatrix Move 1071661

Precyzyjny pomiar temperatury zasilania i powrotu w instalacjach grzewczych

Czujnik S-152 Uponor Smatrix Move służy do pomiaru temperatury wody w obiegu grzewczym i przekazywania wartości do regulatora Smatrix Move lub Smatrix Move PLUS. Dzięki elementowi NTC 10 k? przy 25 °C zapewnia stabilny sygnał wejściowy dla regulacji temperatury zasilającej, a w razie potrzeby również temperatury powrotu. Kabel o długości 3 m pozwala na elastyczne poprowadzenie do miejsca pomiaru bez konieczności przedłużania okablowania.

Urządzenie pracuje w klasie ochrony IP68, co oznacza pełną odporność na pył i możliwość ciągłego zanurzenia w wodzie. Klasa II izolacji zwiększa bezpieczeństwo montażu w instalacjach grzewczych. Kompaktowa budowa ułatwia umieszczenie czujnika w rurze lub w pobliżu wymiennika, a dwużyłowe połączenie zapewnia prostą integrację z regulatorem.

Budowa i odporność

Czujnik wykonany jest jako sonda kablowa z elementem pomiarowym NTC 10 k? przy 25 °C. Taki typ czujnika jest powszechnie stosowany w automatyce grzewczej ze względu na powtarzalną charakterystykę temperaturową i dobrą kompatybilność z regulatorami Uponor Smatrix.

Obudowa i przewód są przystosowane do pracy w warunkach instalacji grzewczych. Długość przewodu 3 m daje swobodę w wyborze miejsca montażu względem sterownika. Znamionowa klasa ochrony II ogranicza ryzyko porażenia i upraszcza instalację.

Zastosowanie i integracja z systemem Smatrix Move

Sonda S-152 przeznaczona jest do bezpośredniego pomiaru temperatury zasilania, opcjonalnie również powrotu, i przekazywania danych do regulatora Smatrix Move. Informacja o temperaturze jest podstawą do regulacji pracy kotła, pompy obiegowej lub zaworu mieszającego.

W praktyce czujnik wspiera:

• regulację temperatury wody zasilającej w instalacjach ogrzewania podłogowego i grzejnikowego,
• odczyt temperatury powrotu jako sygnału zwrotnego dla optymalizacji pracy źródła ciepła,
• opcjonalne funkcje systemu, takie jak dodatkowe sterowanie topieniem śniegu lub ochrona przed kondensacją, gdy są aktywowane w regulatorze.

Połączenie jest przewodowe, dwużyłowe, co zapewnia stabilny pomiar bez zakłóceń typowych dla rozwiązań bezprzewodowych. Zgodność z normą CE potwierdza spełnienie wymagań bezpieczeństwa i kompatybilności elektromagnetycznej.

Montaż i warunki pracy

Czujnik montuje się w miejscu zapewniającym stały kontakt z czynnikiem grzewczym, najczęściej w rurze zasilającej lub powrotnej, w osłonie termicznej lub w studzience pomiarowej. Długość kabla 3 m pozwala na umieszczenie regulatora w rozdzielnicy, a sondy bezpośrednio przy instalacji.

NTC 10 k? przy 25 °C zapewnia liniową odpowiedź w zakresie temperatur pracy instalacji grzewczych, a sygnał jest od razu rozpoznawany przez sterowniki Uponor Smatrix Move.
