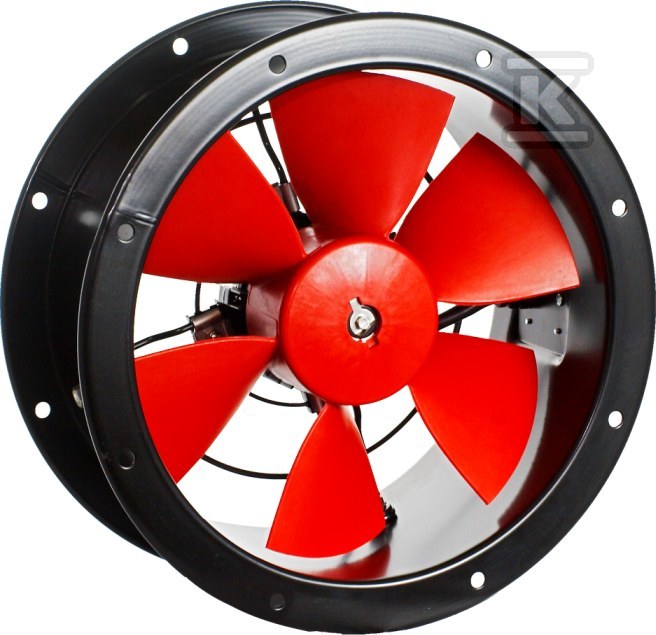

Wentylator osiowy TCBT 4 315/HB kanałowy, wirnik z aluminium 41520075

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 4 315/HB to urządzenie dedykowane do instalacji kanałowych, gdzie kluczowa jest efektywna wymiana powietrza w dużych przestrzeniach. Jego konstrukcja pozwala na montaż w pozycji poziomej lub pionowej, co znacząco ułatwia integrację z różnymi systemami wentylacji w obiektach przemysłowych i użytkowych. Urządzenie sprawdzi się w wentylacji ogólnej magazynów, hal produkcyjnych, warsztatów, a także parkingów i lokali handlowych. Dzięki specyficznemu układowi przepływu (od wirnika do silnika), model ten jest optymalnie dopasowany do obwodów, gdzie wymagana jest stabilna cyrkulacja powietrza o średnich parametrach ciśnienia statycznego.

Warto zwrócić uwagę na zakres temperatur pracy – dla tego modelu (seria 250-400) wentylator może przetwarzać medium o temperaturze od -40°C do +40°C. Oznacza to, że sprawdzi się nie tylko w klimatyzowanych halach, ale również w pomieszczeniach nieogrzewanych lub podlegających dużym wahaniom termicznym, takich jak szklarnie czy obiekty hodowlane (kurniki, chlewnie).

Konstrukcja i elementy wykonania

Solidność urządzenia opiera się na starannie dobranych materiałach. Wirnik wykonany jest z blachy aluminiowej i przeszedł proces dynamicznego wyważania zgodnie z normą ISO 1940-1. Dzięki temu minimalizuje się drgania podczas pracy, co przekłada się na niższy poziom hałasu i dłuższą żywotność łożysk. Obudowa wykonana z blachy stalowej została zabezpieczona przed korozją metodą malowania kataforetycznego (farba podkładowa) oraz pokrycia poliestrowego. Takie rozwiązanie zapewnia odporność na wilgoć i agresywne czynniki atmosferyczne występujące w środowisku przemysłowym. Wszystkie elementy złączne wykonane są ze stali nierdzewnej, co eliminuje ryzyko rdzewienia w newralgicznych punktach montażu.

Silnik elektryczny to jednostka asynchroniczna trójfazowa (zasilanie 400V), co jest standardem dla urządzeń o tej wydajności w instalacjach profesjonalnych. Stopień ochrony IP 54 gwarantuje bezpieczeństwo pracy przy obecności pyłów i zachlapania wody, a klasa izolacji F pozwala na pracę przy podwyższonej temperaturze uzwojeń. Wentylator posiada również puszkę przyłączeniową zamontowaną bezpośrednio na obudowie, co upraszcza instalację elektryczną dla monterów.

Korzyści eksploatacyjne i możliwości regulacji

Urządzenie oferuje elastyczność w zakresie sterowania pracą silnika. W przypadku modeli trójfazowych możliwa jest regulacja częstotliwościowa za pomocą falownika (dla tego modelu rekomendowany falownik o mocy 0,4 kW), co pozwala na precyzyjne dopasowanie wydajności do aktualnych potrzeb wentylacyjnych bez konieczności ciągłego uruchamiania i wyłączania urządzenia. Istnieje również możliwość regulacji napięciowej (z pewnymi wyjątkami zależnymi od konkretnego typu silnika), co daje dodatkowe opcje optymalizacji zużycia energii.

Dzięki zastosowaniu wirnika aluminiowego i precyzyjnemu wyważeniu, wentylator osiąga wysoką sprawność przy stosunkowo niskim poziomie hałasu, który wynosi około 51 dB(A) przy maksymalnej wydajności. Urządzenie generuje strumień powietrza o objętości ok. 1950 m3/h przy prędkości obrotowej zbliżonej do 1445 obr./min. Przy tak wysokich parametrach przepływu urządzenie pracuje z poborem mocy rzędu 99 W, generując ciśnienie statyczne na poziomie ok. 51 Pa. Taka kombinacja parametrów czyni go skutecznym elementem systemu wentylacyjnego dla średnich kanałów o średnicy O315 mm, zapewniając efektywność energetyczną bez utraty komfortu akustycznego w pomieszczeniach sąsiadujących z trasą instalacji.
