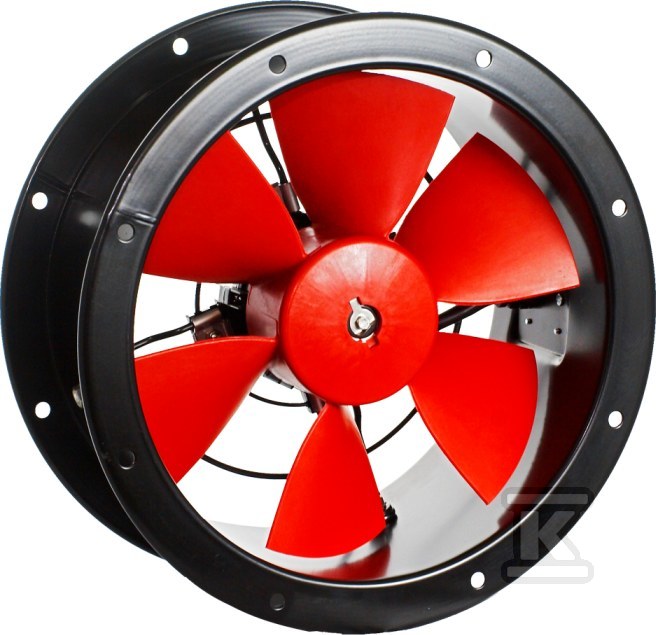

Wentylator osiowy TCBT 4 560/LB kanałowy, wirnik z aluminium 41520275

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 4 560/LB to urządzenie dedykowane do intensywnego przepływu powietrza w systemach kanałowych, gdzie kluczowa jest niezawodność w trudnych warunkach eksploatacyjnych. Jego konstrukcja sprawia, że sprawdzi się zarówno w dużych halach produkcyjnych i magazynach, jak i w specyficznych obiektach rolniczych, takich jak chlewnie czy kurniki, a także w parkingach i szklarniach. Dzięki możliwości montażu bezpośrednio w rurze wentylacyjnej, urządzenie nie zajmuje dodatkowej przestrzeni, co jest istotne przy modernizacji istniejących instalacji lub projektowaniu nowych systemów o ograniczonej kubaturze.

Silnik o mocy 2,2 kW (przy napięciu 400 V) zapewnia wydajność rzędu 12 090 m3/h, co pozwala na szybką wymianę powietrza nawet w przestronnych obiektach. Warto zwrócić uwagę na kierunek przepływu – w tym modelu powietrze przemieszcza się od wirnika do silnika (HB), co ma znaczenie przy planowaniu układu wentylacji i odprowadzania zanieczyszczeń. Urządzenie jest przystosowane do pracy z medium o temperaturze od -40°C do +70°C, co czyni je uniwersalnym rozwiązaniem nie tylko dla wentylacji ogólnej, ale także dla systemów wymagających odporności na wahania termiczne.

Konstrukcja i odporność środowiskowa

Solidna budowa tego wentylatora opiera się na wirniku wykonanym z blachy aluminiowej, który przeszedł proces dynamicznego wyważania zgodnie z normą ISO 1940-1. Dzięki temu praca urządzenia jest cicha i stabilna, a ryzyko drgań mechanicznych jest minimalizowane – co jest kluczowe dla długowieczności zarówno samego wentylatora, jak i elementów instalacji kanałowej. Obudowa została zabezpieczona przed korozją poprzez malowanie kataforetyczne (farba podkładowa) oraz powłokę poliestrową, co zwiększa odporność na wilgoć i agresywne czynniki chemiczne występujące np. w pomieszczeniach hodowlanych czy warsztatach.

Poziom ochrony IP 65 oraz klasa izolacji F gwarantują bezpieczną pracę silnika nawet w środowiskach o podwyższonej wilgotności lub obecności pyłów. Elementy złączne wykonane ze stali nierdzewnej dodatkowo podnoszą poziom odporności konstrukcji na rdzewienie. Wentylator ten jest również kompatybilny z regulacją częstotliwościową (dla silników trójfazowych), co pozwala na precyzyjne dostosowanie wydajności do aktualnych potrzeb wentylacyjnych bez konieczności wymiany całego urządzenia.

Najważniejsze cechy eksploatacyjne

Urządzenie charakteryzuje się wysoką wydajnością rzędu 12 090 m3/h przy prędkości obrotowej ok. 1415 obr./min, co zapewnia efektywną cyrkulację powietrza w dużych przestrzeniach. Zasilanie odbywa się napięciem 400 V (układ trójfazowy), a pobór mocy wynosi 2,2 kW. Kluczowym aspektem bezpieczeństwa jest wysoki stopień ochrony IP 65 oraz klasa izolacji F, które pozwalają na pracę w trudnych warunkach środowiskowych.

Dla instalatorów istotna jest również możliwość regulacji częstotliwościowej oraz kierunek przepływu powietrza od wirnika do silnika (HB). Materiał wirnika – aluminium wyważane dynamicznie – oraz powłoki antykorozyjne obudowy gwarantują stabilną pracę przez długi czas bez konieczności częstych przeglądów serwisowych. Temperatura robocza od -40°C do +70°C sprawia, że wentylator może być stosowany również w obiektach nieogrzewanych lub wymagających odprowadzania gorących gazów technologicznych.
