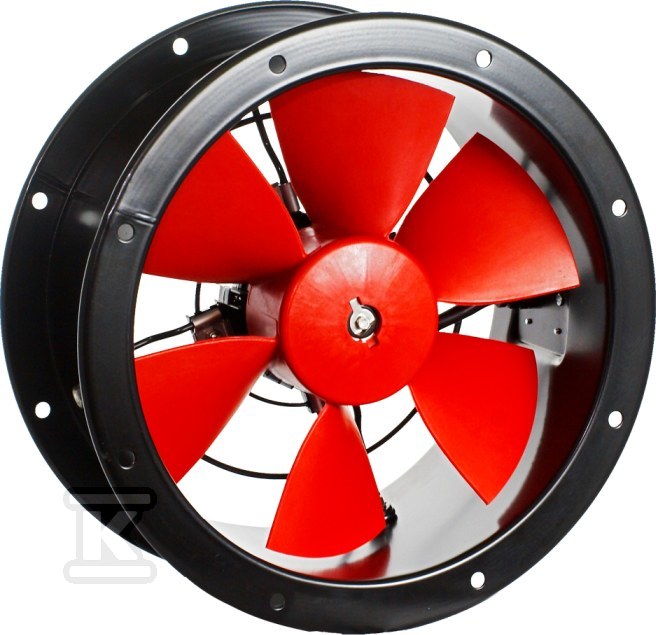

Wentylator osiowy TCBT 4 630/HB kanałowy, wirnik z aluminium 41520316

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 4 630/HB to urządzenie dedykowane do instalacji kanałowych, gdzie priorytetem jest efektywna wymiana powietrza w dużych przestrzeniach. Jego konstrukcja pozwala na montaż w pozycji poziomej lub pionowej, co znacząco ułatwia integrację z istniejącymi systemami wentylacji w halach produkcyjnych, magazynach, parkingach czy lokalach handlowych. Urządzenie sprawdza się szczególnie tam, gdzie wymagana jest wysoka wydajność przy zachowaniu rozsądnych kosztów eksploatacji.

Dzięki specyficznemu układowi przepływu (od wirnika do silnika – oznaczenie HB), wentylator skutecznie odprowadza zanieczyszczenia i nadmiar ciepła. Jest to rozwiązanie uniwersalne, które można wykorzystać nie tylko w przemyśle, ale także w obiektach rolniczych (szklarnie, chlewnie) czy garażach. Warto zauważyć, że model ten obsługuje medium o temperaturze od -40°C do +70°C, co czyni go odpornym na warunki panujące w nieogrzewanych magazynach zimą lub w pomieszczeniach produkcyjnych latem.

Konstrukcja i możliwości regulacji

Kluczowym elementem tego wentylatora jest wirnik wykonany z blachy aluminiowej. Materiał ten nie tylko redukuje wagę urządzenia, ale przede wszystkim zapewnia odporność na korozję. Co istotne dla instalatorów i serwisantów, wirnik poddany został dynamicznemu wyważeniu zgodnie z normą ISO 1940-1. Dzięki temu praca urządzenia jest cicha i stabilna, a ryzyko drgań przenoszonych na kanały wentylacyjne zostaje zminimalizowane.

Obudowa wykonana jest ze stali zabezpieczonej przed korozją metodą malowania kataforetycznego (farba podkładowa + poliestrowa). Takie rozwiązanie gwarantuje długą żywotność nawet w środowiskach o podwyższonej wilgotności czy obecności agresywnych czynników chemicznych. Elementy złączne wykonane są ze stali nierdzewnej, co dodatkowo podnosi estetykę i trwałość montażu.

Silnik trójfazowy (400V) pozwala na elastyczną regulację prędkości obrotowej za pomocą falownika. To duża zaleta dla profesjonalistów – oznacza to możliwość precyzyjnego dopasowania wydajności wentylatora do aktualnych potrzeb obiektu bez konieczności wymiany całego urządzenia lub stosowania skomplikowanych przekładni mechanicznych. Stopień ochrony IP 65 oraz klasa izolacji F zapewniają bezpieczeństwo pracy w trudnych warunkach środowiskowych.

Wydajność i kluczowe parametry pracy

W modelu TCBT/4-630/HB osiągi są dostosowane do obsługi dużych przepływów powietrza, sięgających 17 030 m3/h przy maksymalnym ciśnieniu statycznym około 70 Pa. Urządzenie napędzane jest silnikiem trójfazowym o mocy 3,6 kW, który przy napięciu 400 V pobiera prąd rzędu 6,2 A. Prędkość obrotowa wirnika wynosi około 1400 obr./min, co generuje poziom hałasu na poziomie 70 dB(A).

Dla zapewnienia optymalnej pracy i regulacji wydajności, producent rekomenduje stosowanie falownika o mocy minimum 1,5 kW. Dzięki temu można precyzyjnie sterować pracą wentylatora w zależności od bieżących potrzeb wentylacyjnych obiektu. Średnica przyłącza kanałowego wynosi O 630 mm, co pozwala na bezpośredni montaż do standardowych rurociągów przemysłowych. Całość pracuje w zakresie temperatur od -40°C do +70°C, a wysoki stopień ochrony IP 65 oraz klasa izolacji F gwarantują niezawodność nawet w trudnych warunkach eksploatacyjnych.
