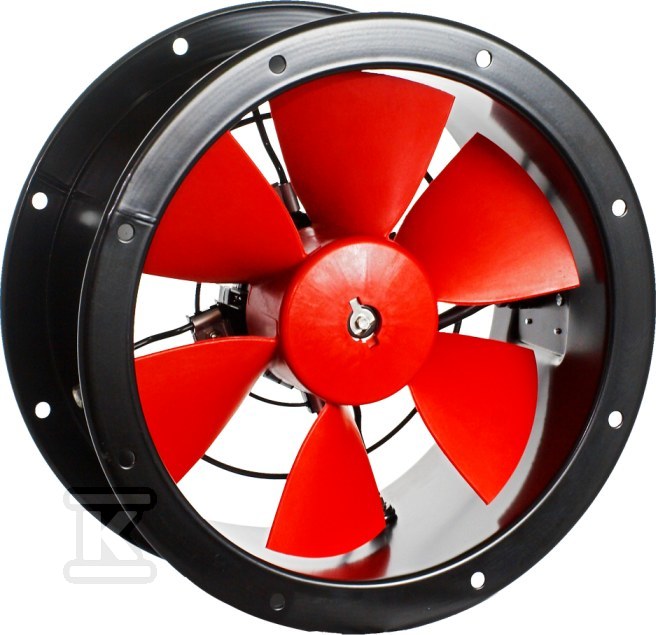

Wentylator osiowy TCBT 4 630/LB kanałowy, wirnik z aluminium 41520315

Przeznaczenie i zastosowanie

Wentylator osiowy TCBT 4 630/LB to rozwiązanie dla instalacji wentylacji ogólnej w przestrzeniach o dużym objętościowym wymianie powietrza. Pracuje skutecznie w halach produkcyjnych, magazynach, hurtowniach, parkingach, lokalach handlowych, szklarniach oraz pomieszczeniach hodowlanych – tam, gdzie potrzebna jest stała i niezawodna cyrkulacja powietrza. Montaż w poziomie lub pionie pozwala na elastyczne dopasowanie do istniejącej infrastruktury wentylacyjnej.

Konstrukcja i odporność

Wirnik wykonany z blachy aluminiowej jest wyważany dynamicznie zgodnie z normą ISO 1940-1 – co gwarantuje stabilną pracę przy wysokich obrotach i minimalizuje drgania. Obudowa z blachy stalowej została zabezpieczona przed korozją poprzez malowanie kataforetyczne z warstwą podkładową i poliestrową – to kluczowe dla długoterminowej eksploatacji w wilgotnych lub agresywnych środowiskach. Elementy złączne są wykonane ze stali nierdzewnej, co dodatkowo wzmacnia odporność na warunki zewnętrzne. Przepływ powietrza odbywa się od wirnika do silnika (HB), co chroni silnik przed bezpośrednim narażeniem na zanieczyszczone powietrze.

Warunki pracy i elektryka

Urządzenie obsługuje temperatury tłoczonego medium od -40°C do +70°C – co czyni je przydatnym zarówno w chłodnych magazynach, jak i w pomieszczeniach z wysokim obciążeniem cieplnym. Silnik trójfazowy (230/400V 50Hz) ma stopień ochrony IP65 i klasę izolacji F – oznacza to odporność na pył, wilgoć i krótkotrwałe przepływy prądu. Jest gotowy do regulacji częstotliwościowej (przez falownik), co pozwala na precyzyjne sterowanie wydajnością bez konieczności wymiany urządzenia. Wersja 4-630/H nie obsługuje regulacji napięciowej – tylko częstotliwościowej.

Wydajność i montaż

Wydajność maksymalna wynosi 17 030 m3/h przy obrotach 1400 obr/min – wartość ta jest osiągana przy niskim poziomie hałasu (70 dB(A)). Wymiary obudowy (O725 mm) pozwalają na łatwy montaż w standardowych kanałach wentylacyjnych o średnicy 630 mm. Puszka przyłączeniowa na obudowie ułatwia szybkie podłączenie rur lub kanałów. Montaż w pozycji poziomej lub pionowej nie wpływa na wydajność – urządzenie działa tak samo w obu konfiguracjach.
