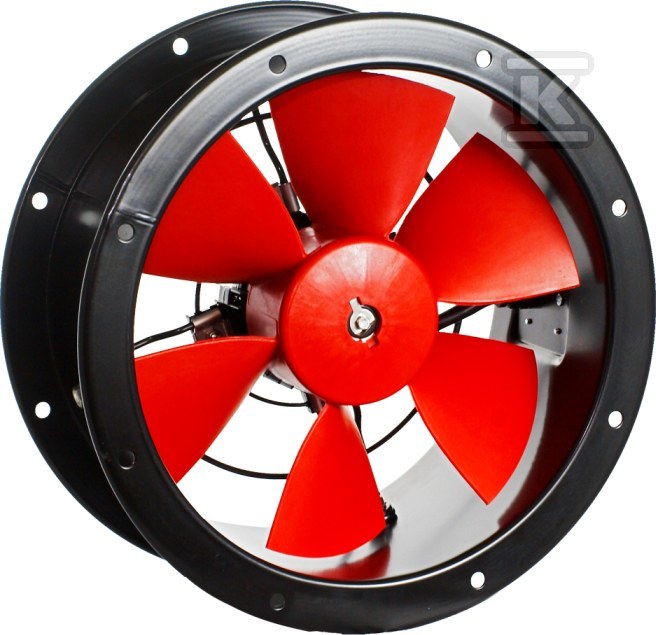

Wentylator osiowy TCBT 4 710/HB kanałowy, wirnik z aluminium 41520346

Zastosowanie i charakterystyka pracy

Wentylator osiowy o modelu TCBT 4 710/HB to urządzenie dedykowane do intensywnego przepływu powietrza w instalacjach kanałowych, gdzie wymagana jest wysoka wydajność przy zachowaniu kompaktowej budowy. Jego głównym zadaniem jest wentylacja ogólna dużych przestrzeni przemysłowych i użytkowych. Dzięki konstrukcji przystosowanej do montażu w rurach prostokątnych lub kołowych, sprawdzi się w systemach wentylacji:

• hal produkcyjnych i magazynów,
• parkingów podziemnych i naziemnych,
• hurtowni oraz centrów logistycznych,
• szklarni i pomieszczeń hodowlanych (np. chlewnie, kurniki),
• lokali handlowych i warsztatów.

Urządzenie charakteryzuje się specyficznym kierunkiem przepływu powietrza – od wirnika w stronę silnika (oznaczenie HB). Takie rozwiązanie ma kluczowe znaczenie dla ochrony napędu przed zanieczyszczeniami unoszącymi się w strumieniu powietrza, co jest istotne w środowiskach przemysłowych. Wentylator pracuje efektywnie z medium o temperaturze od -40°C do +40°C, co pozwala na jego zastosowanie również w trudnych warunkach klimatycznych lub sezonowych.

Konstrukcja i odporność na warunki zewnętrzne

Solidność wykonania tego modelu wynika z zastosowania materiałów odpornych na korozję i uszkodzenia mechaniczne. Obudowa została wykonana z blachy stalowej cynkowanej na gorąco, która dodatkowo zabezpieczona jest warstwą farby podkładowej oraz poliestrowej metodą malowania kataforetycznego. Taka powłoka zapewnia długotrwałą ochronę nawet w wilgotnych środowiskach. Kluczowym elementem jest wirnik wykonany z blachy aluminiowej, który przeszedł proces dynamicznego wyważania zgodnie z normą ISO 1940-1. Dzięki temu wentylator pracuje stabilnie, generując minimalne drgania i hałas, co jest szczególnie ważne przy dużych prędkościach obrotowych (w tym modelu około 1460 obr./min).

Silnik elektryczny trójfazowy (zgodnie z oznaczeniem TCBT) posiada stopień ochrony IP55, co oznacza pełną ochronę przed pyłem oraz ochronę przed strumieniami wody padającymi pod każdym kątem. Klasa izolacji F gwarantuje odporność na wysokie temperatury pracy uzwojeń. Warto zauważyć, że silnik ten jest przystosowany do regulacji za pomocą falownika w zakresie częstotliwości 25–50 Hz, co daje instalatorom elastyczność w dostosowaniu wydajności wentylatora do aktualnych potrzeb obiektu bez konieczności stosowania dodatkowych regulatorów napięcia.

Montaż i parametry eksploatacyjne

Urządzenie zaprojektowano tak, aby ułatwić jego integrację z istniejącymi instalacjami wentylacyjnymi. Jest przystosowane do montażu zarówno w pozycji poziomej, jak i pionowej, co zwiększa możliwości aranżacyjne w ciasnych przestrzeniach technicznych. Na obudowie znajduje się standardowo zamontowana puszka przyłączeniowa, co skraca czas prac elektrycznych podczas instalacji. Elementy złączne wykonane są ze stali nierdzewnej, co eliminuje ryzyko korozji w miejscach połączeń mechanicznych.

W przypadku tego modelu warto odnotować konkretne osiągi: maksymalna wydajność powietrza sięga około 26 420 m3/h przy prędkości obrotowej wirnika wynoszącej ok. 1460 obr./min. Silnik trójfazowy pobiera moc rzędu 6,1 kW przy napięciu znamionowym 400 V, generując ciśnienie statyczne na poziomie ok. 73 Pa. Poziom hałasu podczas pracy nie przekracza 59 dB(A), co czyni go akceptowalnym dla większości obiektów komercyjnych i przemysłowych. Zakres dopuszczalnych temperatur tłoczonego medium wynosi od -40°C do +40°C.

Dzięki wysokiej wydajności przekraczającej 26 tys. m3/h na godzinę oraz umiarkowanemu poziomowi hałasu (poniżej 60 dB), wentylator ten stanowi efektywne rozwiązanie dla obiektów wymagających szybkiej wymiany powietrza przy jednoczesnym zachowaniu komfortu akustycznego dla personelu lub mieszkańców sąsiednich pomieszczeń. Zastosowanie falownika pozwala dodatkowo zoptymalizować zużycie energii elektrycznej poprzez dostosowanie prędkości obrotowej do rzeczywistego zapotrzebowania na wentylację w danym momencie czasu pracy systemu.
