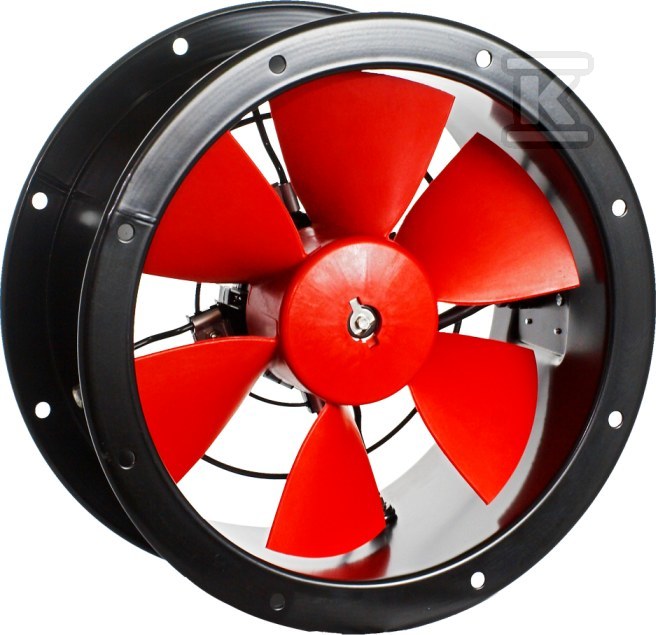

Wentylator osiowy TCBT 4 800/GB kanałowy, wirnik z aluminium 42020157

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 4 800/GB to urządzenie dedykowane do intensywnego przepływu powietrza w dużych instalacjach kanałowych. Jego głównym zadaniem jest wentylacja ogólna w obiektach o dużej kubaturze, takich jak hale produkcyjne, duże magazyny, parkingi podziemne czy centra logistyczne. Dzięki konstrukcji przystosowanej do montażu wprost w rurociągu, urządzenie skutecznie wymienia powietrze w systemach wentylacji mechanicznej, radząc sobie z obciążeniami typowymi dla przemysłu i dużych powierzchni handlowych.

Urządzenie charakteryzuje się wysoką wydajnością – przy prędkości obrotowej około 1475 obr./min osiąga przepływ rzędu 42 490 m3/h. Taka moc pozwala na szybkie odparowanie wilgoci, usuwanie zapachów czy chłodzenie pomieszczeń nawet przy znacznym oporze instalacji. Silnik trójfazowy (400V) o mocy 7,5 kW zapewnia stabilną pracę ciągłą, a możliwość regulacji częstotliwościowej (poprzez falownik) daje instalatorom elastyczność w doborze wydajności do aktualnych potrzeb obiektu, co przekłada się na oszczędności energii.

Konstrukcja i odporność na warunki środowiskowe

Solidność wykonania jest kluczowa w przypadku urządzeń pracujących w trudnych warunkach. Obudowa wentylatora wykonana jest z blachy stalowej, która została zabezpieczona przed korozją poprzez malowanie kataforetyczne (farba podkładowa) oraz warstwę poliestrową. Takie rozwiązanie gwarantuje długą żywotność nawet w środowiskach o podwyższonej wilgotności lub obecności agresywnych czynników chemicznych.

Kluczowym elementem konstrukcyjnym jest wirnik wykonany z blachy aluminiowej. Został on dynamicznie wyważony zgodnie z normą ISO 1940-1, co minimalizuje drgania podczas pracy i redukuje poziom hałasu generowanego przez urządzenie. Przepływ powietrza odbywa się w kierunku od wirnika do silnika (wersja HB), co chroni napęd przed bezpośrednim kontaktem z tłoczonym medium.

Urządzenie spełnia rygorystyczne wymagania bezpieczeństwa dzięki stopieniowi ochrony IP 55, który zapewnia skuteczną ochronę przed pyłem oraz strumieniami wody padającymi z każdej strony – jest to niezbędne przy myciu hal lub pracy w warunkach przemysłowych. Silnik wyposażono w izolację klasy F, co pozwala mu pracować przy wyższych temperaturach bez ryzyka uszkodzenia uzwojeń. Zakres temperatur tłoczonego medium wynosi od -40°C do +40°C, co czyni wentylator uniwersalnym rozwiązaniem zarówno dla klimatów zimnych, jak i umiarkowanych.

Montaż i kompatybilność techniczna

Wentylator TCBT 4 800/GB został zaprojektowany tak, aby ułatwić montaż w istniejących systemach wentylacyjnych. Posiada standardowe wymiary pozwalające na podłączenie do kanałów o średnicy 800 mm. Całość waży około 89 kg, co wymaga odpowiedniego przygotowania konstrukcji nośnej lub zawieszenia podczas instalacji pionowej lub poziomej.

Dla instalatorów istotna jest również kwestia przyłącza elektrycznego oraz sterowania: urządzenie zasilane jest napięciem 3-fazowym 400V / 50Hz. Prędkość obrotową można regulować za pomocą falownika (wymagany zewnętrzny sterownik), co pozwala na precyzyjne dopasowanie natężenia przepływu do wymogów projektu wentylacyjnego bez konieczności stosowania dodatkowych zasuw mechanicznych – model ten nie posiada wbudowanej regulacji napięciowej dostępnej w mniejszych wersjach. Puszka przyłączeniowa znajduje się bezpośrednio na obudowie, co skraca czas montażu okablowania.

Podsumowując kluczowe dane techniczne urządzenia: średnica nominalna wynosi 800 mm, a maksymalna wydajność osiąga poziom 42 490 m3/h. Napęd stanowi silnik trójfazowy o mocy 7,5 kW pracujący pod napięciem 400 V. Wentylator charakteryzuje się stopniem ochrony IP 55 oraz klasą izolacji F, co pozwala na pracę z medium o temperaturze od -40°C do +40°C. Prędkość obrotowa wirnika to ok. 1475 obr./min, a materiał wykonania to wyważane dynamicznie aluminium przy kierunku przepływu od wirnika do silnika (HB).
