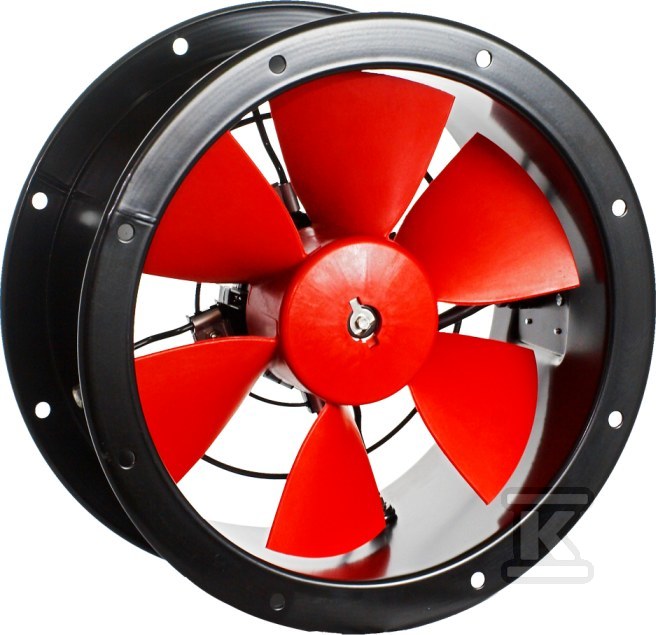

Wentylator osiowy TCBT 4 800/KB kanałowy, wirnik z aluminium 42020156

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 4 800/KB to urządzenie dedykowane do intensywnego przepływu powietrza w dużych instalacjach kanałowych. Jego głównym zadaniem jest wentylacja ogólna pomieszczeń o charakterze przemysłowym i użytkowym, takich jak hale produkcyjne, duże magazyny, parkingi podziemne czy obiekty handlowe. Dzięki konstrukcji przystosowanej do montażu wprost w rurociągu, urządzenie skutecznie usuwa zanieczyszczenia, nadmiar ciepła lub wilgoć z przestrzeni o dużej kubaturze.

Model ten wyróżnia się wysoką wydajnością, osiągającą aż 38 500 m3/h przy maksymalnym przepływie. Taka moc pozwala na szybkie wymianę powietrza nawet w najtrudniej dostępnych strefach obiektu. Wentylator pracuje z prędkością obrotową 1470 obr./min, co zapewnia stabilny i ciągły ruch medium. Warto zauważyć, że urządzenie jest przystosowane do pracy z temperaturą tłoczonego powietrza w zakresie od -40°C do +40°C, co czyni je uniwersalnym rozwiązaniem zarówno dla klimatów chłodnych, jak i umiarkowanie gorących (np. w pobliżu źródeł ciepła technologicznego).

Konstrukcja i odporność na warunki zewnętrzne

Kluczowym elementem konstrukcyjnym jest wirnik wykonany z blachy aluminiowej, który przeszedł proces dynamicznego wyważania zgodnie z normą ISO 1940-1. Dzięki temu minimalizuje się drgania podczas pracy, co przekłada się na niższy poziom hałasu i dłuższą żywotność łożysk. Obudowa wykonana jest ze stali, która została zabezpieczona przed korozją poprzez malowanie kataforetyczne (farba podkładowa) oraz pokrycie warstwą farby poliestrowej. Takie rozwiązanie gwarantuje odporność na wilgoć i agresywne czynniki atmosferyczne występujące np. w szklarniach czy pomieszczeniach hodowlanych (chlewnie, kurniki).

Silnik elektryczny to jednostka asynchroniczna trójfazowa o napięciu znamionowym 400V (z możliwością podłączenia 230/400V), co jest standardem dla urządzeń tej mocy w instalacjach przemysłowych. Stopień ochrony IP 55 zapewnia skuteczną ochronę przed pyłem oraz strumieniami wody padającymi z każdego kierunku – istotne przy regularnych pracach sprzątających lub w środowiskach o wysokiej zawartości pyłu. Klasa izolacji termicznej F pozwala silnikowi pracować w podwyższonych temperaturach bez ryzyka przegrzania.

Montaż i możliwości regulacji

Urządzenie charakteryzuje się kierunkiem przepływu powietrza od wirnika do silnika (HB), co jest typowe dla wentylatorów kanałowych tego typu. Puszka przyłączeniowa znajduje się bezpośrednio na obudowie, co ułatwia instalację elektryczną bez konieczności stosowania dodatkowych rozdzielnic zewnętrznych. Wentylator może być montowany zarówno w pozycji poziomej, jak i pionowej, co daje dużą elastyczność projektanta instalacji wentylacyjnej.

W przypadku silników trójfazowych zastosowanych w tym modelu, istnieje możliwość regulacji prędkości obrotowej za pomocą falownika (zalecany falownik o mocy 5,5 kW dla tego konkretnego modelu). Pozwala to na precyzyjne dopasowanie wydajności do aktualnych potrzeb wentylacyjnych obiektu oraz oszczędność energii elektrycznej w okresach mniejszego obciążenia. Elementy złączne wykonane są ze stali nierdzewnej, co dodatkowo zwiększa trwałość połączeń mechanicznych w trudnych warunkach eksploatacyjnych.
