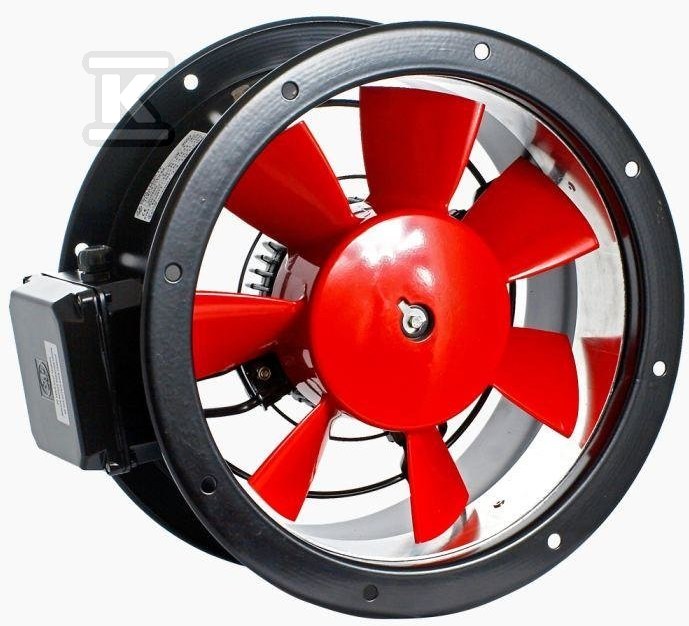

Wentylator osiowy TCBT/4 EX ATEX 500/HB kanałowy, w wersji przeciwwybuchowej 41521105

Bezpieczeństwo w strefach zagrożonych wybuchem

Wentylator osiowy TCBT/4-500/HB EX to urządzenie dedykowane do instalacji kanałowych, które muszą funkcjonować w środowiskach o podwyższonym ryzyku wybuchu. Jego konstrukcja spełnia rygorystyczne wymogi Dyrektywy ATEX (94/9/EC), co pozwala na montaż w strefach 1 i 2 dla gazów oraz strefach 21 i 22 dla pyłów. Kluczowym elementem jest tu nie tylko sama obudowa, ale przede wszystkim silnik elektryczny w wersji przeciwwybuchowej, który zapobiega powstawaniu iskier mogących zainicjować proces spalania w atmosferze zawierającej łatwopalne substancje. Dzięki temu urządzenie może być bezpiecznie stosowane w przemyśle chemicznym, lakierniczym, magazynach rozpuszczalników czy zakładach przetwórstwa materiałów sypkich.

Zastosowanie i warunki pracy

Urządzenie zostało zaprojektowane do pracy z powietrzem o temperaturze od -20°C do +55°C, co pokrywa większość standardowych warunków przemysłowych. W przypadku konkretnego modelu o średnicy 500 mm (seria TCBT/4-500/HB), zakres ten jest utrzymany dla całej gamy urządzeń tej wielkości. Wentylator charakteryzuje się stopniem ochrony IP55, co oznacza skuteczne zabezpieczenie przed pyłem oraz strumieniami wody padającymi pod różnymi kątami – istotne przy częstych pracach czyszczących lub w wilgotnych halach produkcyjnych. Izolacja elektryczna klasy F zapewnia dodatkowy margines bezpieczeństwa termicznego dla uzwojeń silnika, pozwalając na długotrwałą pracę nawet przy wyższych obciążeniach cieplnych.

Warto zwrócić uwagę na oznaczenie grupy wybuchowości II 2G Ex e II T3. Oznacza to, że urządzenie jest przeznaczone dla grup gazów (II), posiada poziom ochrony "e" (zwiększone bezpieczeństwo) i grupę temperatury T3 (temperatura powierzchni nie przekracza 200°C). Dla instalatorów oznacza to konieczność dopasowania wentylatora do specyfiki zagrożenia w danej strefie – model ten nie nadaje się do stref z gazami o bardzo niskiej temperaturze zapłonu wymagających grupy T1 lub T2 bez dodatkowych modyfikacji.

Konstrukcja i montaż w systemie kanałowym

Model TCBT/4-500/HB EX jest częścią rodziny wentylatorów COMPACT, co przekłada się na kompaktowe wymiary przy zachowaniu wysokiej wydajności. Średnica przyłącza wynosi 500 mm, co ułatwia integrację z istniejącymi systemami wentylacji przemysłowej o średnich przepływach. Konstrukcja kanałowa pozwala na bezpośrednie zamontowanie urządzenia w prostokątnym lub okrągłym ciągu wentylacyjnym, bez konieczności stosowania skomplikowanych przejść czy redukcji.

Silnik elektryczny napędzający ten wentylator jest typu trójfazowego i pracuje przy napięciu 230/400 V oraz częstotliwości 50 Hz. Należy pamiętać, że jednostka ta nie posiada funkcji regulacji prędkości obrotowej – pracuje ona stałą prędkością, co upraszcza sterowanie i zmniejsza liczbę potencjalnych usterek w układzie sterowania. Obudowa została wykonana z materiałów odpornych na korozję i uszkodzenia mechaniczne, typowych dla serii TCBT, ale dodatkowo wyposażona w specjalne zabezpieczenia antywybuchowe, takie jak szczelne połączenia obudowy silnika. Montaż urządzenia możliwy jest w dowolnej pozycji osiowej dzięki solidnemu mocowaniu i odpowiedniemu rozstawowi otworów montażowych (szczegóły zależą od konkretnej wersji H/L).

Planując przestrzeń montażową dla tego modelu (TCBT/4-500/HB EXEIIT3), należy uwzględnić jego gabaryty: średnica zewnętrzna obudowy wynosi 595 mm, a szerokość 560 mm. Całkowita długość urządzenia to 180 mm. Do bezpiecznego zamocowania przewidziano 12 otworów montażowych o średnicy 12 mm każdy. Takie wymiary pozwalają na precyzyjne dopasowanie wentylatora do istniejącej infrastruktury bez konieczności wykonywania dużych przeróbek konstrukcyjnych kanałów wentylacyjnych.

Dzięki temu wentylator stanowi niezawodne ogniwo w systemach wentylacji przeciwpożarowej i technologicznej tam, gdzie bezpieczeństwo wybuchowe jest priorytetem. Jego zastosowanie eliminuje ryzyko awarii wynikające z niedostosowania standardowego sprzętu do warunków strefy zagrożonej wybuchem.
