Wentylator osiowy TCBT/4 EX ATEX 710/HB kanałowy, w wersji przeciwwybuchowej 41521165

Bezpieczna wentylacja w strefach zagrożonych wybuchem

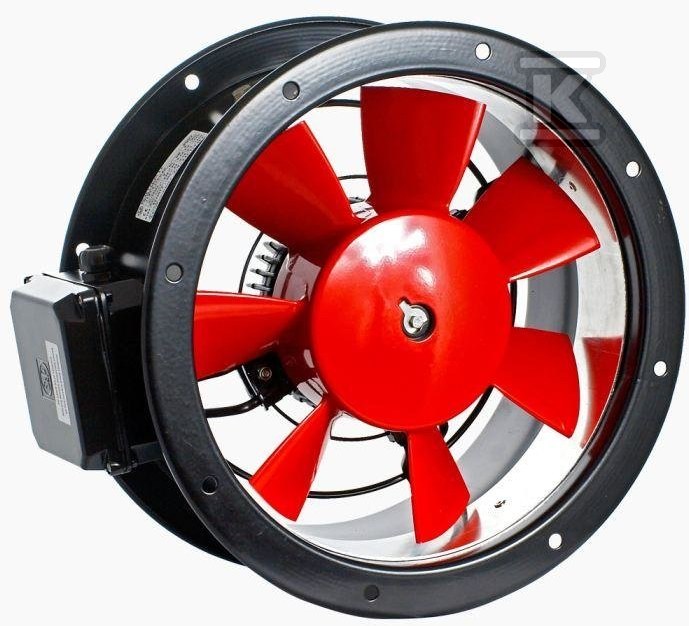

Wentylator osiowy kanałowy TCBT/4 EX ATEX 710/HB to specjalistyczne urządzenie zaprojektowane z myślą o instalacjach, gdzie standardowe rozwiązania nie spełniają wymogów bezpieczeństwa. Jest to wersja przeciwwybuchowa (ATEX) z serii COMPACT, która pozwala na bezpieczną wymianę powietrza w przestrzeniach zagrożonych wybuchem gazów, par lub pyłów. Urządzenie wyróżnia się dużą średnicą wirnika 710 mm i konstrukcją typu HB, co oznacza, że przepływ powietrza odbywa się w kierunku od wirnika do silnika – rozwiązanie to chroni jednostkę napędową przed bezpośrednim kontaktem z tłoczonym medium.

Dzięki certyfikacji zgodnie z Dyrektywą ATEX (94/9/EC), model ten może być stosowany w strefach 1 i 2 (dla gazów) oraz strefach 21 i 22 (dla pyłów). Wersja o oznaczeniu II 2G Ex h IIB T4 lub II 3D c T125°C (w zależności od dokładnej specyfikacji zamówienia dla tego rozmiaru) gwarantuje, że urządzenie nie stanie się źródłem zapłonu nawet w przypadku wystąpienia wybuchowego środowiska. To kluczowe dla zakładów chemicznych, lakierni, magazynów materiałów łatwopalnych czy obiektów przemysłowych, gdzie obecność pyłów lub oparów jest nieunikniona.

Konstrukcja i odporność na trudne warunki

Obudowa wentylatora wykonana jest z blachy stalowej, która poddana została procesowi malowania kataforetycznego farbą podkładową oraz poliestrową. Takie zabezpieczenie zapewnia wysoką odporność na korozję, co jest niezbędne w środowiskach przemysłowych o podwyższonej wilgotności lub obecności agresywnych substancji chemicznych. Wirnik, wykonany z blachy aluminiowej, został dynamicznie wyważony zgodnie z normą ISO 1940-1. Dzięki temu urządzenie pracuje cicho i stabilnie, minimalizując drgania przenoszone na instalację kanałową.

Silnik elektryczny w tym modelu posiada klasę izolacji F oraz stopień ochrony IP55 (dla wersji ATEX), co pozwala na jego pracę w trudnych warunkach środowiskowych bez ryzyka uszkodzenia przez kurz czy strumienie wody. Wentylator obsługuje medium o temperaturze od -20°C do +40°C (dla rozmiaru 710 mm), co czyni go uniwersalnym rozwiązaniem zarówno dla systemów wentylacji ogólnej, jak i technologicznej. Możliwy jest montaż w pozycji poziomej lub pionowej, co ułatwia integrację z istniejącymi systemami wentylacyjnymi o różnej konfiguracji przestrzennej.

Zastosowanie i korzyści eksploatacyjne

Urządzenie znajduje zastosowanie tam, gdzie konieczne jest zapewnienie ciągłej cyrkulacji powietrza przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa przeciwwybuchowego. Typowe scenariusze to:

• Wentylacja hal produkcyjnych w przemyśle chemicznym i petrochemicznym.
• Systemy odprowadzania oparów w lakierniach i zakładach przetwórstwa tworzyw sztucznych.
• Magazyny materiałów łatwopalnych oraz składy chemikaliów.
• Obiekty użyteczności publicznej i garaże podziemne wymagające specjalistycznej ochrony ATEX.

Kluczowe zalety wynikające z konstrukcji modelu TCBT/4 EX ATEX 710/HB:

• Bezpieczeństwo: Certyfikat ATEX eliminuje ryzyko zapłonu strefy zagrożonej przez iskrę lub gorącą powierzchnię urządzenia.
• Trwałość: Malowanie kataforetyczne i elementy ze stali nierdzewnej (w miejscach styku) zapewniają długowieczność nawet przy intensywnym użytkowaniu.
• Uniwersalność montażu: Możliwość instalacji poziomej i pionowej ułatwia projektowanie układów wentylacyjnych o skomplikowanej geometrii.
• Ochrona silnika: Konfiguracja przepływu HB chroni napęd przed bezpośrednim kontaktem z medium roboczym, wydłużając żywotność urządzenia.

Dla poprawnego zamontowania urządzenia należy uwzględnić jego gabaryty: średnica przyłącza kanałowego wynosi dokładnie 710 mm, podczas gdy zewnętrzna średnica obudowy przekracza tę wartość do 806 mm. Całkowita długość urządzenia dla wersji H wynosi około 770 mm, a puszka przyłączeniowa umiejscowiona jest na wysokości okolic 444 mm od podstawy montażowej (wartość ta może się nieznacznie różnić w zależności od dokładnej wersji wykonania). Montaż wymaga przygotowania otworu mocującego z liczbą otworów śrubowych wynoszącą 16 sztuk. Warto pamiętać, że dla modeli o średnicy 710 mm temperatura pracy jest ograniczona do +40°C w górnej granicy, co należy uwzględnić przy projektowaniu systemów odprowadzania gorących gazów procesowych. W przypadku potrzeby regulacji przepływu, silniki trójfazowe mogą być sterowane za pomocą falowników (o ile producent dopuszcza taką modyfikację dla danej wersji ATEX), co pozwala na optymalizację zużycia energii elektrycznej dopasowaną do aktualnych potrzeb wentylacyjnych obiektu.
