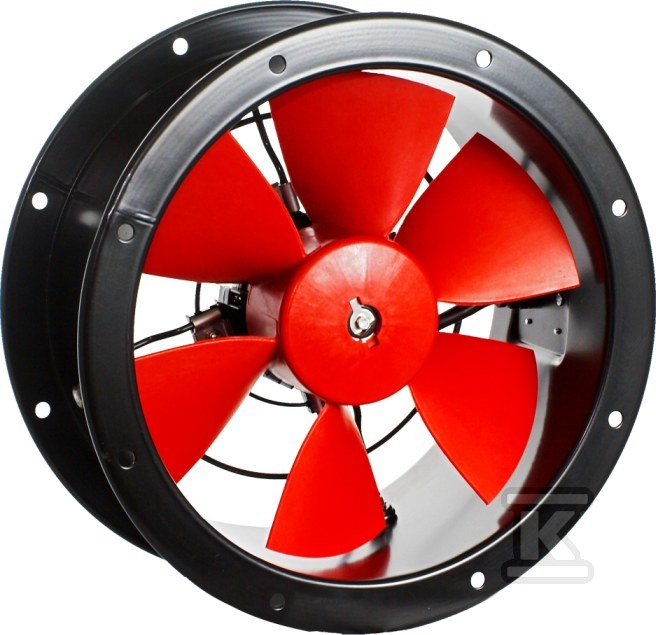

Wentylator osiowy TCBT 6 500/HB kanałowy, wirnik z aluminium 41520615

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 6 500/HB to urządzenie dedykowane do instalacji kanałowych, gdzie kluczowa jest efektywna wymiana powietrza w dużych przestrzeniach. Jego konstrukcja pozwala na montaż zarówno w układzie poziomym, jak i pionowym, co znacząco ułatwia integrację z istniejącymi systemami wentylacyjnymi w halach produkcyjnych, magazynach, parkingach czy lokalach handlowych. Dzięki silnikowi trójfazowemu o napięciu 400V i 6 biegunach, model ten generuje przepływ powietrza o natężeniu dochodzącym do 7630 m3/h, co czyni go skutecznym rozwiązaniem dla obiektów o dużej kubaturze.

Warto zwrócić uwagę na kierunek przepływu powietrza oznaczony symbolem HB – oznacza to, że strumień powietrza przemieszcza się od wirnika w stronę silnika. Takie rozwiązanie jest standardem w wersjach kanałowych i wpływa na optymalizację chłodzenia uzwojeń podczas pracy. Urządzenie sprawdza się nie tylko w wentylacji ogólnej, ale także w pomieszczeniach hodowlanych (np. chlewnie, kurniki) oraz szklarniach, gdzie wymagana jest stała cyrkulacja powietrza o określonych parametrach.

Konstrukcja i odporność na warunki środowiskowe

Solidność wykonania tego wentylatora wynika z zastosowania materiałów odpornych na korozję i uszkodzenia mechaniczne. Obudowa została wykonana z blachy stalowej cynkowanej na gorąco, która dodatkowo została zabezpieczona malowaniem kataforetycznym (podkładem) oraz warstwą farby poliestrowej. Dzięki temu urządzenie może pracować w trudniejszych warunkach środowiskowych bez ryzyka szybkiej degradacji powłoki.

Kluczowym elementem konstrukcyjnym jest wirnik wykonany z blachy aluminiowej. Jego łopatki są dynamicznie wyważane zgodnie z normą ISO 1940-1, co przekłada się bezpośrednio na cichszą pracę i zmniejszenie drgań przenoszonych na instalację kanałową. Silnik elektryczny posiada stopień ochrony IP 65, co zapewnia szczelność przed pyłem i strumieniami wody – istotne przy montażu w miejscach narażonych na wilgoć lub konieczności regularnego czyszczenia instalacji. Klasa izolacji termicznej F pozwala na bezpieczną pracę nawet przy podwyższonej temperaturze otoczenia.

Możliwości regulacji i warunki pracy

Urządzenie zostało zaprojektowane tak, aby oferować elastyczność w eksploatacji. Silnik trójfazowy umożliwia regulację częstotliwościową za pomocą falownika (zalecany model RMT-1,5), co daje możliwość precyzyjnego dostosowania wydajności do aktualnych potrzeb wentylacyjnych bez konieczności wymiany całego urządzenia. Jest to szczególnie przydatne w systemach sterowanych centralnie lub wymagających modulacji przepływu.

Zakres temperatury tłoczonego medium wynosi od -40°C do +70°C, co pozwala na montaż wentylatora nie tylko w standardowych pomieszczeniach użytkowych, ale także w obiektach przemysłowych, gdzie temperatura powietrza może być wyższa niż w warunkach pokojowych. Puszka przyłączeniowa znajduje się bezpośrednio na obudowie, co upraszcza proces podłączenia elektrycznego przez instalatora. Warto pamiętać, że dla tego modelu zalecane jest stosowanie regulatora typu RMT-1,5 lub odpowiedniego falownika o mocy minimum 0,4 kW dla zapewnienia stabilnej pracy przy pełnym obciążeniu.

W praktyce eksploatacji istotne są parametry takie jak prędkość obrotowa rzędu 920 obr./min wynikająca z budowy 6-biegunowej silnika oraz napięcie zasilania 230/400 V lub 400 V przy częstotliwości 50 Hz. Całość konstrukcji opiera się na wirniku aluminiowym wyważanym dynamicznie oraz obudowie stalowej z powłoką poliestrową odporną na korozję, a kierunek przepływu HB (od wirnika do silnika) został optymalizowany pod kątem zastosowań kanałowych.
