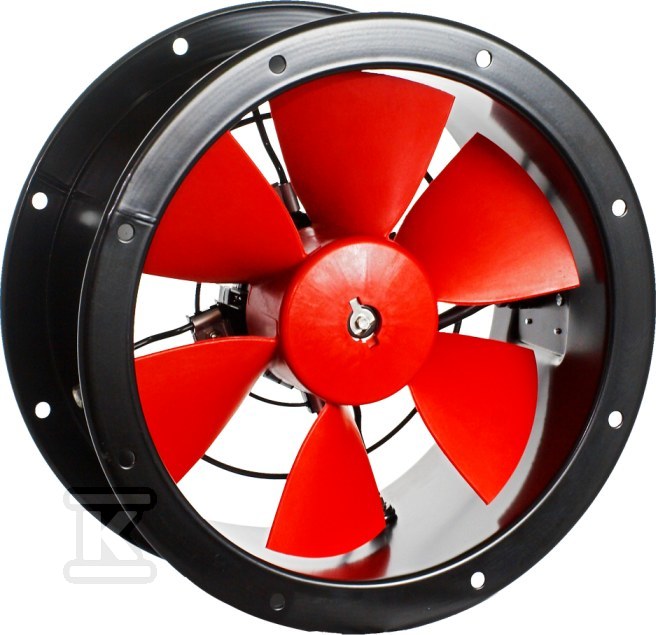

Wentylator osiowy TCBT 6 630/LB kanałowy, wirnik z aluminium 41520695

Zastosowanie i charakterystyka pracy

Wentylator osiowy TCBT 6 630/LB to urządzenie dedykowane do intensywnego przepływu powietrza w systemach wentylacji ogólnej, gdzie kluczowa jest niezawodność w trudnych warunkach środowiskowych. Jego konstrukcja sprawia, że sprawdzi się zarówno w dużych halach produkcyjnych, magazynach logistycznych, jak i w specyficznych pomieszczeniach hodowlanych czy szklarniach. Dzięki trójfazowemu silnikowi asynchronicznemu o napięciu 400V, model ten oferuje wyższą moc i stabilność pracy w porównaniu do wersji jednofazowych, co jest istotne przy obsłudze dużych kubatur.

Urządzenie charakteryzuje się specyficznym kierunkiem przepływu – od wirnika do silnika (oznaczenie HB), co wpływa na sposób chłodzenia napędu i rozkład sił aerodynamicznych. Jest to rozwiązanie przystosowane do pracy z medium o temperaturze w zakresie od -40°C do +70°C (dla modeli o średnicy 450–630 mm), co pozwala na jego montaż w instalacjach wymagających odporności na wahania termiczne, np. przy wentylacji garaży podziemnych czy pomieszczeń przemysłowych z procesami cieplnymi.

Konstrukcja i odporność na warunki zewnętrzne

Kluczowym elementem budowy tego wentylatora jest wirnik wykonany z blachy aluminiowej, który przeszedł proces dynamicznego wyważania zgodnie z normą ISO 1940-1. Taka precyzja wykonania minimalizuje drgania podczas pracy, co przekłada się na cichszą pracę urządzenia i wydłużenie żywotności łożysk. Obudowa wentylatora została zabezpieczona przed korozją poprzez malowanie kataforetyczne warstwą podkładową oraz powłoką poliestrową, a elementy złączne wykonane są ze stali nierdzewnej. Dzięki temu urządzenie może być montowane w miejscach o podwyższonej wilgotności lub w środowiskach przemysłowych, gdzie występują opary agresywne.

Wersja TCBT pozwala również na regulację prędkości obrotowej za pomocą falownika (regulacja częstotliwościowa), co daje elastyczność w dostosowaniu wydajności do aktualnych potrzeb wentylacyjnych bez konieczności wymiany całego urządzenia. Dla tego konkretnego modelu kluczowe parametry pracy to prędkość obrotowa wynosząca około 950 obr./min oraz maksymalna wydajność osiągająca poziom 13 610 m3/h przy poborze mocy rzędu 2,7 kW. Ciśnienie statyczne generowane przez urządzenie wynosi około 38,5 Pa, a poziom hałasu podczas pracy oscyluje wokół 62 dB(A). Takie wartości wskazują na wysoką sprawność przy jednoczesnym zachowaniu akceptowalnego poziomu akustycznego dla obiektów przemysłowych.

Montaż i integracja z systemem

Instalacja wentylatora TCBT 6 630/LB wymaga uwzględnienia jego wymiarów oraz kierunku przepływu powietrza przy projektowaniu kanałów wentylacyjnych. Urządzenie jest przeznaczone do montażu kanałowego, co oznacza bezpośrednie połączenie z rurami wentylacyjnymi o odpowiedniej średnicy (w tym przypadku zbliżonej do wymiaru wirnika). Ze względu na trójfazowe zasilanie, instalacja elektryczna musi być wykonana zgodnie z zasadami bezpieczeństwa dla urządzeń przemysłowych, z odpowiednim zabezpieczeniem zwarciowym i zwarciowym silnika.

Warto pamiętać, że model ten nie jest przeznaczony do regulacji napięciowej (w przeciwieństwie do niektórych wersji jednofazowych), ale optymalnie współpracuje z falownikami o mocy dopasowanej do poboru prądu (w tym przypadku sugerowany falownik 1,5 kW). Dzięki temu można precyzyjnie sterować natężeniem przepływu powietrza w zależności od pory dnia lub potrzeb technologicznych w hali czy magazynie. Takie podejście pozwala nie tylko na oszczędność energii elektrycznej, ale także na redukcję hałasu generowanego przez system wentylacyjny w momentach mniejszego obciążenia instalacji.
