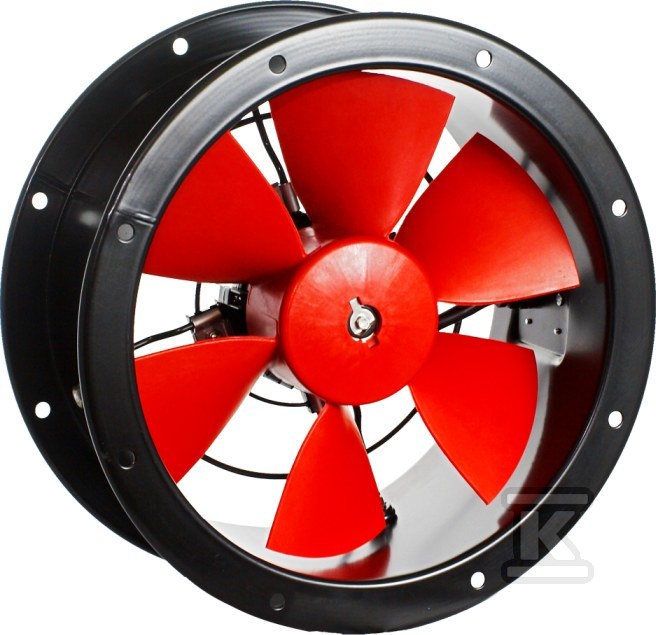

Wentylator osiowy TCBT 6 800/HB kanałowy, wirnik z aluminium 42020168

Zastosowanie i zakres pracy

Urządzenie to jest dedykowane do intensywnego przepływu powietrza w instalacjach wentylacji ogólnej, gdzie kluczowa jest niezawodność i duża wydajność. Sprawdzi się w obiektach o charakterze przemysłowym i użytkowym, takich jak hale produkcyjne, duże magazyny, hurtownie czy parkingi. Niezależnie od tego, czy wentylujesz szklarnię, lokal handlowy, czy pomieszczenia hodowlane (np. chlewnie czy kurniki), ten wentylator osiowy zapewnia odpowiednią wymianę powietrza. Jego konstrukcja pozwala na montaż zarówno w układzie poziomym, jak i pionowym, co daje dużą elastyczność przy projektowaniu tras kanałowych.

Warto zwrócić uwagę na specyfikę przepływu w modelu oznaczonym symbolem HB – powietrze przepływa w kierunku od wirnika do silnika. Taki układ ma swoje uzasadnienie w ochronie napędu przed bezpośrednim kontaktem z zanieczyszczonym medium lub wysoką temperaturą tłoczonego strumienia. Urządzenie pracuje stabilnie w szerokim zakresie temperatur otoczenia i medium: od -40°C do +40°C dla modeli o średnicy 800 mm, co czyni je przydatnym nawet w trudnych warunkach klimatycznych lub nieogrzewanych halach magazynowych.

Konstrukcja i odporność na warunki zewnętrzne

Trwała budowa urządzenia opiera się na solidnych materiałach, które gwarantują długą żywotność nawet przy ciągłej pracy. Wirnik wykonany jest z blachy aluminiowej i przeszedł proces dynamicznego wyważania zgodnie z normą ISO 1940-1. Dzięki temu redukuje się drgania podczas pracy przy prędkościach obrotowych dochodzących do 970 obr./min, co przekłada się na niższy poziom hałasu (ok. 68 dB(A)) i mniejsze obciążenie łożysk. Obudowa wykonana ze stali jest zabezpieczona przed korozją metodą malowania kataforetycznego (farba podkładowa) oraz pokryta warstwą farby poliestrowej. Takie rozwiązanie chroni urządzenie przed wilgocią i chemikaliami występującymi w środowisku przemysłowym.

Silnik elektryczny to jednostka asynchroniczna trójfazowa (230/400 V), która oferuje wysoką klasę izolacji termicznej F oraz stopień ochrony IP 55. Oznacza to, że napęd jest odporny na pył i strugi wody padające pod różnymi kątami, co jest kluczowe przy myciu hal lub pracy w wilgotnym środowisku. Puszka przyłączeniowa znajduje się bezpośrednio na obudowie wentylatora, co ułatwia instalację elektryczną bez konieczności stosowania dodatkowych rozdzielnic zewnętrznych dla samego urządzenia.

Kluczowe parametry wydajnościowe

Wentylator ten charakteryzuje się imponującymi parametrami przepływu dla swojej klasy rozmiarowej. Jest to urządzenie o dużej mocy, zdolne do przemieszczenia znaczącej ilości powietrza przy zachowaniu umiarkowanego ciśnienia statycznego. Najważniejsze dane techniczne można streścić następująco: urządzenie osiąga maksymalną wydajność 27 910 m3/h przy ciśnieniu 165 Pa. Napędzany jest silnikiem o mocy 2345 W (ok. 2,3 kW), wirującym z prędkością 970 obr./min. Zasilanie odbywa się napięciem trójfazowym 400 V, a pobór prądu nie przekracza 5 A. Poziom hałasu generowany podczas pracy wynosi 68 dB(A), a całkowita masa urządzenia to 80 kg.

Dzięki możliwości regulacji częstotliwościowej (dla silników trójfazowych), instalator może precyzyjnie dopasować wydajność urządzenia do aktualnych potrzeb wentylacyjnych obiektu, co pozwala na oszczędność energii elektrycznej i redukcję hałasu w okresach mniejszego obciążenia hali lub magazynu. Należy pamiętać, że mimo solidnej konstrukcji o masie 80 kg, montaż wymaga odpowiedniego przygotowania punktów mocujących oraz stabilnego podłoża lub konstrukcji nośnej kanału wentylacyjnego.
