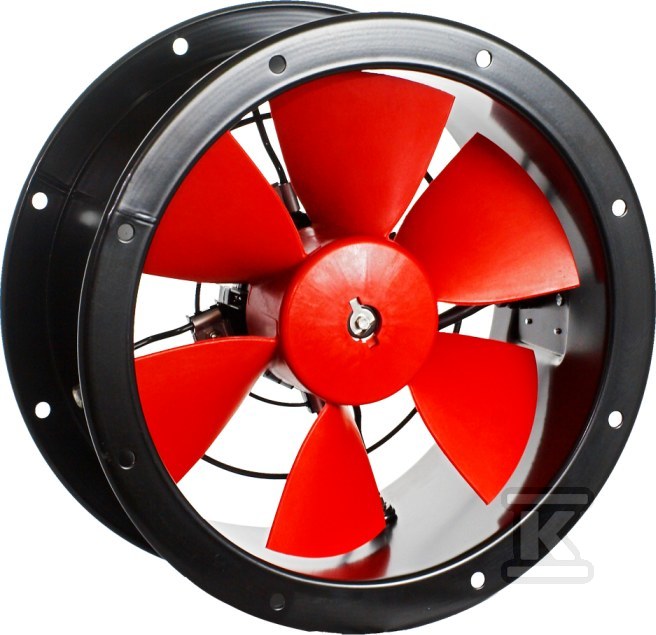

Wentylator osiowy TCBT 6 800/LB kanałowy, wirnik z aluminium 42020165

Wentylator osiowy kanałowy do dużych przepływów

Wentylator osiowy TCBT 6 800/K to urządzenie zaprojektowane do intensywnej wentylacji pomieszczeń przemysłowych i użytkowych o znacznej kubaturze. Model ten stanowi część serii Compact Venture Industries, która cieszy się uznaniem wśród instalatorów ze względu na przemyślaną konstrukcję i niezawodność w długotrwałej eksploatacji.

Konstrukcja i materiały

Wirnik wykonany z blachy aluminiowej jest dynamicznie wyważany według normy ISO 1940-1, co eliminuje niepożądane drgania i wydłuża żywotność łożysk. Obudowa powstaje ze stalowej blachy zabezpieczonej przed korozją poprzez dwuetapowe malowanie kataforetyczne - najpierw farbą podkładową, następnie farbą poliestrową. Takie rozwiązanie zapewnia skuteczną ochronę nawet w agresywnym środowisku przemysłowym. Wszystkie elementy złączne wykonano ze stali nierdzewnej, co dodatkowo podnosi odporność korozyjną całego urządzenia.

Silnik i parametry pracy

Model TCBT/6-800/K napędzany jest asynchronicznym silnikiem trójfazowym przystosowanym do zasilania 230/400V lub 400V przy częstotliwości 50Hz. Stopień ochrony IP55 oraz klasa izolacji F gwarantują niezawodność w trudnych warunkach. Silnik obsługuje regulację częstotliwościową, co pozwala na płynne dostosowanie wydajności do aktualnych potrzeb - istotna cecha w instalacjach wymagających zmiennego przepływu powietrza.

Urządzenie osiąga wydajność do 24?090 m3/h przy prędkości obrotowej 975 obr/min. Pobór mocy wynosi 1?592 W, a pobierany prąd odpowiednio 5,7 A (230V) lub 3,3 A (400V). Poziom hałasu utrzymuje się na poziomie 66 dB - przyzwoity wynik jak na wentylator tej klasy wielkościowej.

Warunki eksploatacyjne

Wentylator toleruje temperaturę tłoczonego medium w zakresie od -40°C do +40°C, co pozwala na jego stosowanie zarówno w chłodniach przemysłowych, jak i w środowiskach o podwyższonej temperaturze. Konstrukcja umożliwia montaż w pozycji poziomej lub pionowej - elastyczność ceniona przy projektowaniu systemów wentylacyjnych w halach produkcyjnych, magazynach wysokiego składowania czy parkingach podziemnych.

Przepływ powietrza realizowany jest według schematu HB (wirnik › silnik), co oznacza, że medium przepływa najpierw przez wirnik a następnie przez silnik - rozwiązanie typowe dla wentylatorów osiowych tej klasy.

Typowe zastosowania

Dzięki wysokiej wydajności model sprawdza się w wentylacji hal produkcyjnych, dużych magazynów i hurtowni, warsztatów oraz parkingów wielopoziomowych. Używa się go również do wentylacji lokali handlowych, szklarni oraz pomieszczeń hodowlanych - kurników i chlewni. Wersja przeciwwybuchowa dostępna jest na zamówienie dla instalacji w strefach zagrożenia wybuchem.
