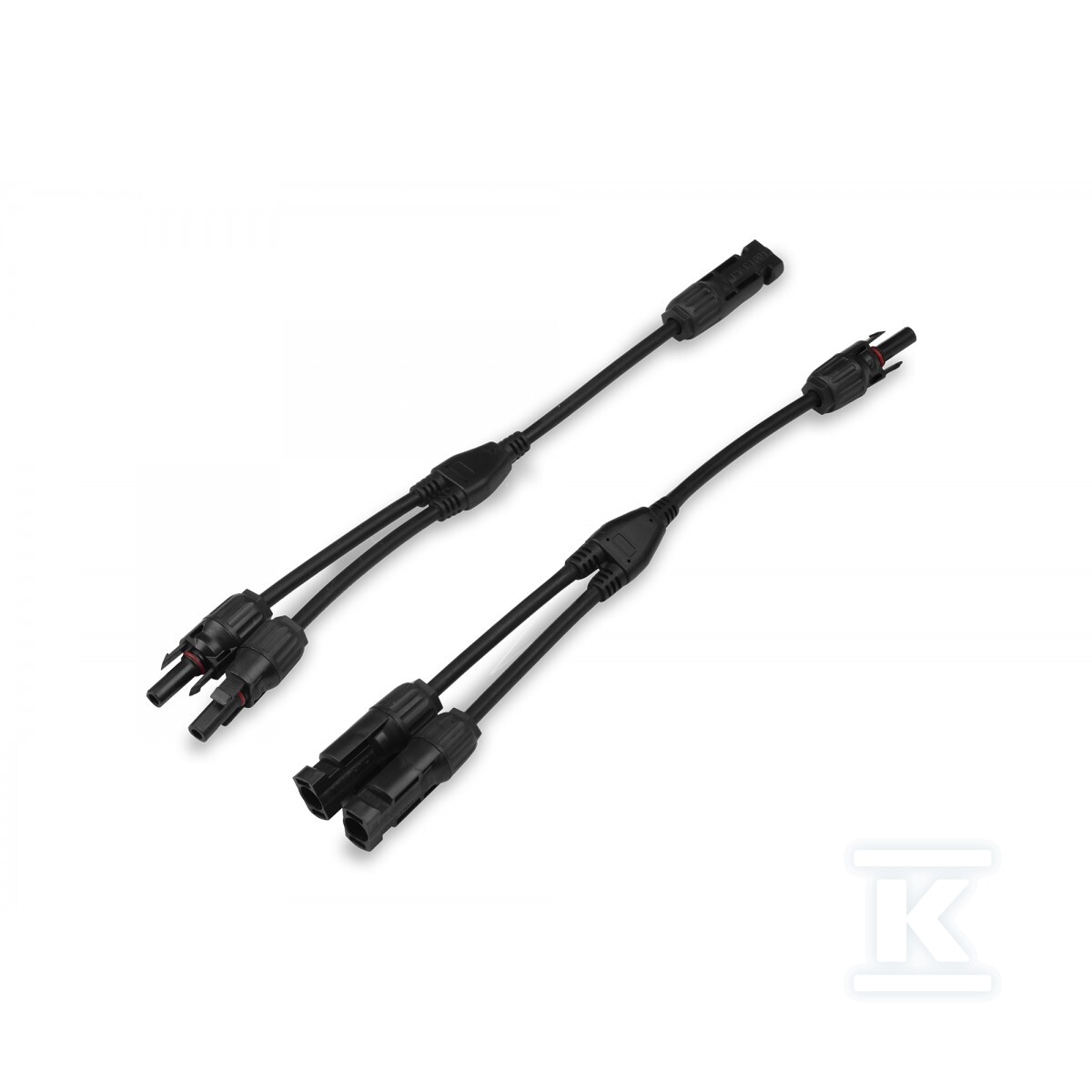

Złącze MC4 TRÓJNIK (komplet para męski/żeński) do łączenia równoległego paneli 5PVXMC43SET

Złącze MC4 trójnik – komplet do równoległego łączenia paneli fotowoltaicznych

Komplet zawiera jedno złącze męskie i jedno żeńskie, gotowe do natychmiastowego użycia przy łączeniu trzech paneli fotowoltaicznych w obwodzie równoległym. Nie wymaga dodatkowych elementów – wszystko, czego potrzebujesz, jest już w opakowaniu: oba złącza, piny do ich montażu i odpowiednie uszczelki. To rozwiązanie dla instalatora, który nie chce trać czasu na szukanie brakujących części.

Zaprojektowane do pracy w warunkach zewnętrznych, złącza spełniają normę IP67 – są wodoodporne, pyłoszczelne i wytrzymują ekstremalne temperatury. Izolacja wykonana z PPO (polipropylen) zapewnia stabilność elektryczną nawet przy długotrwałym narażeniu na UV i zmianach temperatury. Przykład: po montażu na dachu w lipcu, gdy temperatura na panelach przekracza 70°C, złącza nie ulegają deformacji ani utracie izolacji.

Prąd nominalny 30 A i napięcie DC 1000 V sprawiają, że są kompatybilne z większością nowoczesnych instalacji PV – od małych domowych systemów po większe, komercyjne. Rezystancja styku poniżej 5 m? oznacza minimalne straty mocy – nie tracisz energii na ciepło w punktach połączeń.

Montaż jest prosty: pin wprowadzasz do kabla (przekrój 2,5–10 mm2 / 14–8 AWG), a następnie zaciskasz specjalnym narzędziem. Nie potrzebujesz lutowania ani dodatkowych narzędzi. Złącza są zaprojektowane tak, by połączenie było bezpieczne i trwałe – nie rozłączają się przypadkowo pod wpływem wibracji czy wiatru.

Warto pamiętać: trójnik MC4 to nie jest „dodatek”, to podstawowy element w układach równoległych. Bez niego musisz stosować dwa oddzielne połączenia lub mniej efektywne rozdzielniki – co zwiększa liczbę punktów awarii i koszty montażu. Ten komplet eliminuje ten problem w jednym kroku.

Zastosowanie:

• łączenie trzech paneli PV w jednym stringu
• rozwidlenie obwodu DC przed falownikiem
• modernizacja istniejących instalacji bez konieczności wymiany kabli

Waga: ok. 20 g. Długość pary: 87 mm. Szerokość: 18 mm. Kolor: czarny – dobrze się scala z kablami i ramami paneli.
