Redukcja gwintowana zew/wew BIS 1/2"xM16 6473521

Uniwersalny adapter gwintowy do łączenia elementów z różnymi gwintami

Redukcja gwintowana zew/wew umożliwia szybkie dopasowanie elementów montażowych o różnych gwintach przyłączeniowych bez konieczności wymiany całej obejmy lub trzpienia. Połączenie gwintu zewnętrznego G1/2" z gwintem wewnętrznym M16 sprawdza się tam, gdzie standardowe rozmiary nie pasują do siebie, a potrzebna jest trwała, mechaniczna adaptacja w liniach nośnych. Rozwiązanie jest przeznaczone do pracy na rozciąganie i pozwala zachować ciągłość połączenia w systemach mocowań rurowych, wspornikach oraz konstrukcjach z elementami Walraven.

Konstrukcja i materiał

Element wykonany jest ze stali i zabezpieczony ocynkowaniem elektrolitycznym, co zapewnia odporność na korozję w typowych warunkach montażowych wewnątrz pomieszczeń i w osłonowych instalacjach. Kompaktowa budowa z całkowitą wysokością 15 mm oraz szerokością i głębokością 21 mm pozwala na montaż w ciasnych przestrzeniach, a długość gwintu 15 mm po obu stronach daje pewny chwyt w nakrętkach i elementach współpracujących. Taki wymiar zapewnia stabilne osadzenie bez nadmiernego wystającego elementu, co jest istotne przy pracy w obejmach i na trzpieniach.

Zastosowanie i kompatybilność

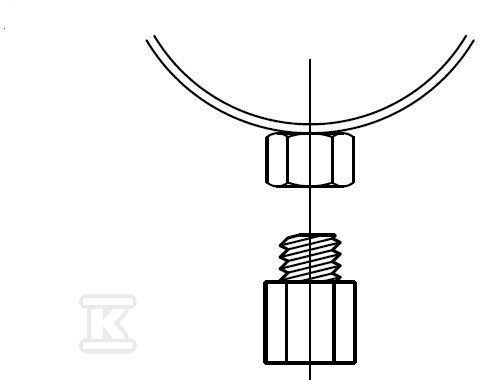

Adapter służy do zwiększania lub zmniejszania rozmiaru gwintu przyłączeniowego w połączeniach obejm, wsporników i innych akcesoriów montażowych. Gwint wewnętrzny M16 umożliwia przyjęcie trzpienia lub śruby, natomiast gwint zewnętrzny G1/2" pozwala na wkręcenie elementu w otwór z gwintem rurowym. Adapter jest powszechnie stosowany w praktyce instalacyjnej jako przejściówka między systemami metrycznymi a gwintami rurowymi. Dzięki temu instalator może zachować istniejące elementy i uniknąć kosztownej wymiany całego zestawu mocującego.

• dopasowanie różnych standardów gwintowych w jednym połączeniu
• zastosowanie w obejmach, gdzie potrzebny jest gwint wewnętrzny, oraz na trzpieniach z gwintem zewnętrznym
• prosta wymiana rozmiaru bez dodatkowych podkładek czy przejściówek

Parametry wytrzymałościowe i warunki pracy

Urządzenie jest projektowane do pracy wyłącznie na obciążenia rozciągające. Zalecane maksymalne dopuszczalne obciążenie wynosi 19 900 N, co pozwala na przenoszenie znacznych sił w liniach nośnych przy zachowaniu bezpieczeństwa połączenia. Ze względu na przeznaczenie na rozciąganie nie należy stosować redukcji w połączeniach poddawanych ścinaniu, zginaniu lub momentom skręcającym. Prawidłowy montaż z odpowiednim dokręceniem i zachowaniem długości gwintu 15 mm zapewnia pełne wykorzystanie nośności i trwałość połączenia w czasie eksploatacji.
