Redukcja gwintowana zew/wew BIS M10x1/2" 6473321

Uniwersalna redukcja gwintowana do systemów mocujących BIS

Służy do zmiany rozmiaru gwintu przyłączeniowego w instalacjach mocujących, gdy konieczne jest połączenie elementów z różnym gwintem. Zewnętrzny gwint metryczny M10 współpracuje z wewnętrznym gwintem rurowym G1/2", co pozwala dopasować obejmy, trzpienie i inne akcesoria montażowe bez dodatkowej obróbki. Rozwiązanie jest dedykowane do systemów szyn montażowych i akcesoriów Walraven BIS, gdzie liczy się szybki montaż i pewna praca na rozciąganie.

Budowa i materiał

Wykonana jest ze stali ocynkowanej elektrolitycznie. Powłoka cynkowa zapewnia odporność na korozję i chroni gwint przed uszkodzeniami mechanicznymi podczas montażu. Stalowa konstrukcja daje stabilność połączenia i przenosi obciążenia zgodnie z przeznaczeniem. Kształt redukcji umożliwia dociśnięcie elementu kluczem płaskim na szerokości 27 mm, a nominalna wysokość główki wynosi 21 mm. Całkowite wymiary elementu to ok. 31 mm wysokości, 31 mm szerokości i 31 mm głębokości, co czyni go kompaktowym w stosunku do standardowych połączeń gwintowych.

Zastosowanie i kompatybilność

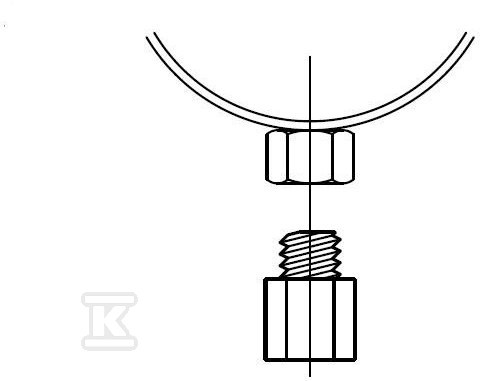

Redukcja przeznaczona jest do zwiększania lub zmniejszania gwintu przyłączeniowego przy montażu obejm i podobnych elementów. Gwint zewnętrzny M10 o długości ok. 8 mm umożliwia wkręcenie w otwory z gwintem wewnętrznym M10, np. w trzpieniach czy szynach. Gwint wewnętrzny G1/2" o długości ok. 12 mm przyjmuje pręty, kołki lub końcówki z gwintem rurowym 1/2". Dzięki temu jeden element łączy dwa powszechnie stosowane systemy gwintów. Zalecane jest stosowanie wyłącznie na obciążenia rozciągające.

Parametry montażowe i warunki pracy

Montaż odbywa się standardowymi narzędziami. Dopuszczalne obciążenie rozciągające wynosi 5 900 N, co określa zakres bezpiecznego użytkowania w typowych zastosowaniach mocujących. Producent zaleca pracę wyłącznie na rozciąganie, bez obciążeń ścinających i zginających. Element nosi numer katalogowy 6473321, producentem jest Walraven Sp. z o.o. z Krakowa.
