Redukcja gwintowana zew/wew BIS M10xM12 6473312

Uniwersalna redukcja gwintowa M10 zewnętrzny / M12 wewnętrzny do połączeń w instalacjach technicznych

Zmiana rozmiaru gwintu przyłączeniowego bez dodatkowych przejściówek to główna funkcja tego elementu. Redukcja pozwala dopasować gwint M10 zewnętrzny do otworu M12 wewnętrznego w obejmach, trzpieniach i innych elementach mocujących, gdy standardowe wymiary nie pasują do siebie. Dzięki temu instalator zyskuje szybkie rozwiązanie do łączenia komponentów z różnych systemów, a użytkownik końcowy otrzymuje stabilne połączenie mechaniczne bez konieczności wymiany całej obejmy.

Materiał i wykonanie

Wykonanie ze stali ocynkowanej elektrolitycznie zapewnia odporność na korozję w typowych warunkach instalacyjnych wewnątrz i na zewnątrz budynków. Powłoka cynkowa uzyskiwana metodą elektrolityczną daje równomierną ochronę powierzchni i dobrą przyczepność gwintu.

Kształt elementu jest zoptymalizowany pod klucz płaski o szerokości 17 mm, co ułatwia dociągnięcie bez uszkodzenia powłoki. Wysokość całkowita wynosi ok. 25 mm, a nominalna wysokość główki ok. 15 mm. Długość obu gwintów to ok. 8 mm, co zapewnia wystarczającą głębokość zakręcenia przy zachowaniu kompaktowych rozmiarów. Taki wymiar pozwala na montaż w ciasnych przestrzeniach, typowych dla instalacji rurowych i konstrukcji wsporczych.

Zastosowanie w obejmach i połączeniach

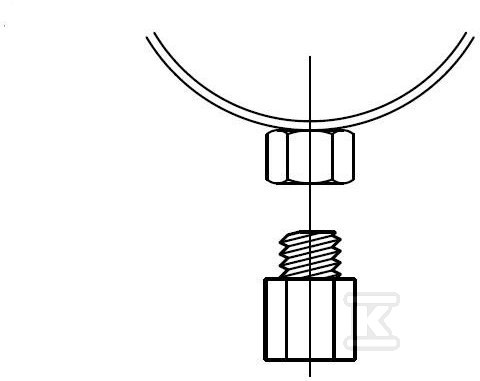

Redukcja przeznaczona jest do zmiany rozmiaru gwintu przyłączeniowego w połączeniach śrubowych. Najczęściej wykorzystywana jest w obejmach rurowych, gdzie wewnętrzny gwint M12 musi współpracować z elementem o gwincie zewnętrznym M10, oraz w trzpieniach gwintowanych, gdzie potrzebne jest przejście na większy otwór.

Działa jako adapter M/F, czyli męski na zewnątrz i żeński wewnątrz. Dzięki temu można łączyć elementy z różnych serii bez dodatkowej obróbki. Montaż odbywa się standardowym kluczem, bez konieczności stosowania specjalistycznych narzędzi.

Producent zaleca stosowanie wyłącznie na obciążenia rozciągające. Nie jest to element do pracy na ścinanie ani na moment obrotowy przenoszony przez połączenie.

Nośność i warunki pracy

W warunkach pracy na rozciąganie element osiąga dopuszczalne obciążenie Fa, z ok. 5,9 kN. To parametr istotny przy doborze do konstrukcji wsporczych, gdzie siła działa wzdłuż osi gwintu.

Zalecane jest stosowanie wyłącznie w połączeniach rozciąganych, zgodnie z wytycznymi producenta WALRAVEN. Stalowa konstrukcja i ocynk elektrolityczny pozwalają na montaż w instalacjach technicznych, systemach mocowań rur oraz w lekkich konstrukcjach wsporczych, gdzie wymagana jest zmiana średnicy gwintu przy zachowaniu nośności.

Element jest kompatybilny z typowymi obejkami i akcesoriami montażowymi WALRAVEN, co upraszcza kompletację na budowie i ogranicza liczbę różnych części na placu.
