Redukcja gwintowana zew/wew BIS M10xM16 6473316

Redukcja gwintowana M10 x M16 do zmiany rozmiaru gwintu przyłączeniowego

Element przeznaczony do dopasowania gwintu przyłączeniowego w systemach mocowań technicznych. Pozwala na połączenie elementów z gwintem M10 i M16 bez konieczności wymiany obejmy, trzpienia czy akcesorium. Dzięki temu instalator zyskuje elastyczność przy montażu, a użytkownik końcowy otrzymuje trwałe połączenie w miejscach, gdzie występują różne rozmiary gwintów.

Materiał i wykonanie

Wykonana ze stali ocynkowanej elektrolitycznie. Powłoka cynkowa zapewnia odporność na korozję w typowych warunkach instalacyjnych i wydłuża żywotność połączenia w wilgotnym środowisku. Konstrukcja przeznaczona jest wyłącznie do obciążeń rozciągających, co należy uwzględnić przy doborze do konkretnego systemu mocowania. Producentem jest Walraven, podmiot odpowiedzialny Walraven Sp. z o.o.

Zastosowanie i montaż

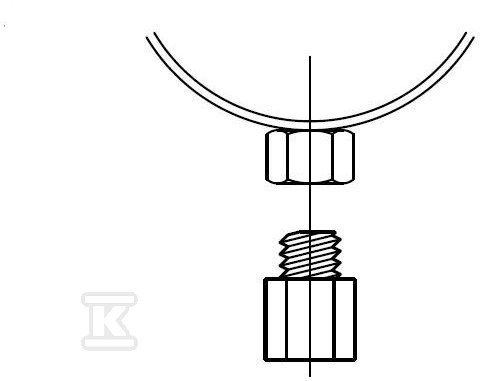

Redukcja służy do zwiększania lub zmniejszania rozmiaru gwintu przyłączeniowego, np. w obejmach rurowych, gdzie potrzebny jest gwint wewnętrzny M16, oraz w trzpieniach gwintowanych z gwintem zewnętrznym M10. Gwint zewnętrzny M10 umożliwia wkręcenie elementu w nakrętkę lub otwór z tym gwintem, a gwint wewnętrzny M16 przyjmuje pręt, śrubę lub końcówkę o tym rozmiarze. Rozwiązanie typowe dla serii BIS, stosowane tam, gdzie wymagana jest szybka adaptacja istniejącego osprzętu.

• uniwersalne dopasowanie M10 na zewnątrz i M16 wewnątrz
• zastosowanie w obejmach, wspornikach i połączeniach śrubowych
• montaż bez dodatkowych przejściówek, na standardowy klucz

Wymiary i parametry pracy

Kształt redukcji pozwala na pracę kluczem płaskim przy szerokości 24 mm. Długość gwintu wewnętrznego M16 wynosi ok. 13 mm, a gwintu zewnętrznego M10 ok. 8 mm, co zapewnia pewny chwyt przy typowych długościach załgań. Całkowita długość elementu to ok. 32 mm przy wysokości nominalnej ok. 22 mm. Dopuszczalne obciążenie rozciągające wynosi 5 900 N. Element pakowany jest w ilości 25 szt. na opakowanie. Identyfikator produktu 6473316.
