Redukcja gwintowana zew/wew BIS M10xM8 6473308

od 1 szt.2,56 zł
brutto / szt.
na zamówienie
Indeks Onninen:HAY018
Indeks producenta:6473308
EAN:
  • 8712993036776
  • 8719942020138
  • 8712993066834
  • 8712993913947
Opakowania zbiorcze:1 / 100 / 1000 / 48000 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Materiał: Stal
Rozmiar połączenia gwintowego w calach: 7/16 cala

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,021 m / 0,0147 m / 0,0147 m / 0,015 kg
Kod celny:73181542

Redukcja gwintowana zew/wew BIS M10xM8 6473308

Redukcja gwintowana M10 x M8 do łączenia elementów systemu montażowego

Przejściówka gwintowana z gwintem zewnętrznym M10 i wewnętrznym M8 umożliwia dopasowanie rozmiaru gwintu przyłączeniowego w obejmach, trzpieniach i innych elementach montażowych. Rozwiązanie z serii BIS marki Walraven sprawdza się tam, gdzie konieczne jest zmniejszenie lub zwiększenie średnicy gwintu bez wymiany całego elementu nośnego. Stalowa konstrukcja z białym cynkowaniem elektrolitycznym zapewnia odporność na korozję w warunkach wewnętrznych i ułatwia montaż w systemach szyn montażowych.

Konstrukcja i materiał

Wykonana jest ze stali z powłoką cynkową uzyskaną metodą elektrolityczną. Powłoka biała cynkowa daje jednolity wygląd i dobrą ochronę antykorozyjną w instalacjach wewnątrz pomieszczeń. Wysokość elementu to 21 mm, a klucz do montażu to 13 mm. Gwint metryczny M10 na zewnątrz i M8 wewnątrz pozwala na bezpośrednie połączenie z elementami o różnych rozmiarach gwintu. Zalecane jest obciążenie wyłącznie w kierunku rozciągania.

Zastosowanie i montaż

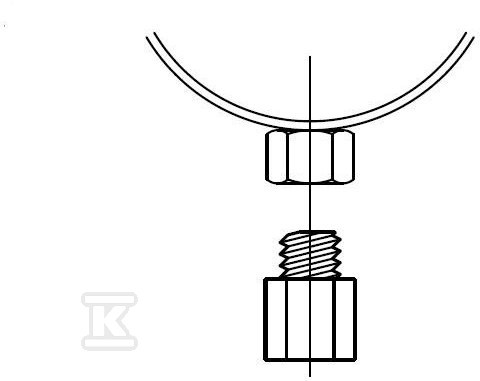

Redukcja służy do zmiany rozmiaru gwintu przyłączeniowego, np. w obejmach z gwintem wewnętrznym lub w trzpieniach z gwintem zewnętrznym. Dzięki temu instalator może zachować istniejący element nośny i dobrać odpowiedni łącznik bez dodatkowych nakrętek czy przejściówek. Montaż wewnątrz pomieszczeń jest standardowym zastosowaniem. Element przeszedł próby zgodnie z wymaganiami bezpieczeństwa pożarowego MLAR / LAR / RbALei, co potwierdza przydatność w instalacjach wymagających spełnienia norm przeciwpożarowych.

Parametry użytkowe i bezpieczeństwo

  • Dopuszczalne obciążenie rozciągające wynosi 5 900 N, co pozwala na pewne połączenie w lekkich i średnich instalacjach montażowych.
  • Głębokość gwintu wewnętrznego M8 to 7 mm, a gwint zewnętrzny M10 zapewnia stabilne osadzenie w nakrętce lub elemencie żeńskim.
  • Zalecane obciążenie wyłącznie w kierunku rozciągania ogranicza ryzyko uszkodzenia gwintu przy obciążeniach bocznych.
  • Powłoka elektrolityczna zapewnia trwałość połączenia w środowisku suchym, typowym dla montażu wewnątrz budynków.
  • Kompatybilność z systemem BIS ułatwia integrację z szynami montażowymi, obejmem i akcesoriami Walraven.

Numer katalogowy producenta 6473308.

Redukcja do zmiany rozmiaru gwintu przyłączeniowego np. w obejmach (gwint wewnętrzny) lub trzpieniach gwint (gwint zewnętrzny), typ 968 M10

CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja właściwości użytkowych

Załączniki
