Redukcja gwintowana zew/wew BIS M16xM10 6473510

Uniwersalna redukcja gwintowa do zmiany rozmiaru połączenia w instalacjach technicznych

Redukcja gwintowana zewnątrz/wewnątrz umożliwia szybkie dopasowanie różnych gwintów przyłączeniowych bez wymiany całej obejmy lub trzpienia. Z jednej strony posiada gwint zewnętrzny M16, z drugiej gwint wewnętrzny M10, co pozwala łączyć elementy o różnej metryce w systemach mocujących, szynowych i instalacjach przemysłowych. Wykonanie ze stali ocynkowanej elektrolitycznie zapewnia odporność na korozję i stabilność wymiarową w typowych warunkach montażowych.

Budowa i parametry mechaniczne

Rdzeń elementu to stal ocynkowana elektrolitycznie, co przekłada się na dobrą ochronę powierzchni przy zachowaniu precyzji gwintu. Gwint wewnętrzny M10 ma długość 9 mm, gwint zewnętrzny M16 ma długość 11 mm, co daje pewny chwyt w połączeniach śrubowych i nakrętkowych. Nominalna wysokość 18 mm oraz szerokość klucza 19 mm ułatwiają operacje montażowe standardowymi narzędziami. Wymiary gabarytowe to wysokość 32 mm, szerokość 22 mm, co czyni redukcję kompaktową i łatwą do ukrycia w konstrukcji.

Producent zaleca stosowanie wyłącznie przy obciążeniach rozciągających. Dopuszczalne obciążenie wynosi 10 800 N, co określa zakres bezpiecznego użytkowania w połączeniach szyn montażowych i obejmach rurowych. Konstrukcja typu K5535 jest przeznaczona do powiększania lub zmniejszania rozmiaru gwintu w połączeniach obejm, wsporników i trzpieni gwintowanych.

Zastosowanie w instalacjach i montażu

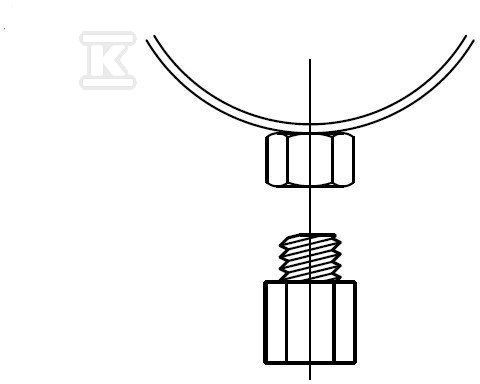

Redukcja sprawdza się tam, gdzie konieczne jest przejście z gwintu M16 na M10 bez demontażu istniejącej infrastruktury. W praktyce instalator wykorzystuje gwint zewnętrzny M16 do połączenia z obejmem lub szyną, a gwint wewnętrzny M10 do przyjęcia śruby, nakrętki lub trzpienia. Rozwiązanie jest szczególnie przydatne w systemach mocujących Walraven BIS, gdzie często zachodzi potrzeba korekty rozmiaru przyłącza na etapie montażu.

Dzięki ocynkowi elektrolitycznemu element zachowuje wygląd i funkcjonalność w pomieszczeniach technicznych, na zewnątrz pod osłonami oraz w miejscach o umiarkowanej wilgotności. Precyzyjne wykonanie gwintów ogranicza luz i ryzyko poluzowania pod wpływem drgań, a kompaktowe wymiary pozwalają na montaż w ciasnych przestrzeniach.

Identyfikacja i zgodność

Produkt pochodzi z oferty Walraven, producenta systemów mocujących. Numer katalogowy 6473510 odpowiada kodowi EAN 8712993093649. W dokumentacji technicznej element występuje jako Walraven Thread Adaptor M/F, seria K5535, stosowana do adaptacji gwintów w połączeniach obejm i elementów szynowych.
