Redukcja gwintowana zew/wew BIS M16xM12 6473512

Uniwersalna redukcja gwintowana M16 na M12 do mocowań i połączeń instalacyjnych

Redukcja gwintowana zew./wewn. BIS M16xM12 to element przejściowy do zmiany rozmiaru gwintu przyłączeniowego w systemach mocowań i instalacjach. Łączy elementy z gwintem zewnętrznym M16 z elementami przyjmującymi gwint wewnętrzny M12, co pozwala na dopasowanie obejmy, trzpienia lub innego osprzętu bez konieczności wymiany całego połączenia. Wykonana ze stali ocynkowanej elektrolitycznie, w typie 968 M16, jest przeznaczona do pracy w połączeniach mechanicznych, gdzie wymagana jest zmiana średnicy gwintu przy zachowaniu stabilności połączenia.

Budowa i materiał

Rdzeń redukcji stanowi stal, zabezpieczona powłoką cynkową naniesioną metodą elektrolityczną. Takie wykończenie ogranicza powstawanie korozji w typowych warunkach instalacyjnych i utrzymuje trwałość gwintu przy wielokrotnym dokręcaniu. Gwint zewnętrzny M16 współpracuje z nakrętkami i elementami żeńskimi M16, a gwint wewnętrzny M12 przyjmuje trzpienie lub pręty M12. Całkowita długość elementu wynosi 32 mm, z długością gwintu zewnętrznego ok. 14 mm i długością gwintu wewnętrznego ok. 18 mm. Szerokość pod klucz to 19 mm, co ułatwia montaż standardowymi narzędziami.

Zastosowanie i montaż

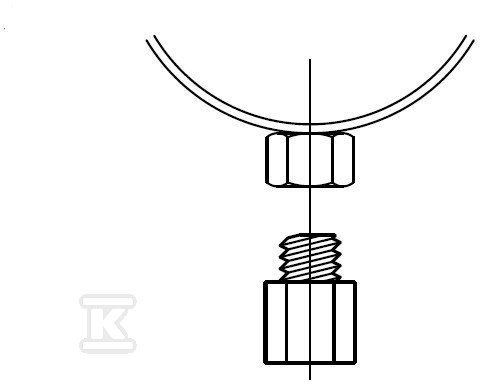

Redukcja służy do powiększania lub zmniejszania rozmiaru gwintu w połączeniach obejmy, wsporników i trzpieni gwintowanych. Dzięki połączeniu M16 na zewnątrz i M12 wewnątrz można bezpośrednio dopasować osprzęt o różnych gwintach bez dodatkowych przejściówek. Producent zaleca stosowanie wyłącznie przy obciążeniach rozciągających. Element jest testowany pod kątem bezpieczeństwa pożarowego, co ma znaczenie w instalacjach wymagających zachowania parametrów w warunkach oddziaływania ognia. Montaż odbywa się poprzez wkręcenie w element żeński M12 i dokręcenie elementu męskiego M16, z zachowaniem czystości gwintów i odpowiedniego momentu.

Wymiary i kompatybilność

Konstrukcja odpowiada numerowi katalogowemu 6473512 w systemie Walraven BIS. Parametry geometryczne pozwalają na zastosowanie w standardowych połączeniach instalacyjnych z gwintem metrycznym. Powłoka cynkowa zapewnia odporność na korozję w środowisku wewnętrznym i suchym, a stalowa baza gwarantuje nośność mechaniczną przy obciążeniach rozciągających. Redukcja nie jest przeznaczona do pracy na ścinanie ani do obciążeń bocznych.
