Trójnik PVC 250x110/87 do kanalizacji zewnętrznej 3009610

Trójnik redukcyjny PVC-U 250 mm x 110 mm 87° do kanalizacji zewnętrznej

Trójnik przeznaczony do sieci grawitacyjnej odprowadzającej ścieki poza budynkiem. Łączy przewód główny DN 250 z odgałęzieniem DN 110 pod kątem 87,3°, co pozwala na wprowadzenie bocznego odpływu bez istotnej zmiany kierunku przepływu w kolektorze. Model redukcyjny wykonany z PVC-U w kolorze pomarańczowym, z uszczelkami SBR, przeznaczony do połączeń wciskowych w systemach kanalizacji zewnętrznej.

Konstrukcja z PVC-U i uszczelnienie SBR

Korpus wykonany jest z polichlorku winylu nieplastyfikowanego PVC-U, gatunek materiału dla wszystkich trzech połączeń. Znormalizowany współczynnik wymiarów SDR 41 zapewnia odpowiednią grubość ścianki przy średnicach 250 mm i 110 mm. Klasa sztywności obwodowej SN4 oznacza przeznaczenie do układania w gruncie z typowym podsypem i obciążeniem komunikacyjnym.

Połączenie 1 i 2 to mufy wciskowe. Połączenie 3 to czop / zakończenie rury. Wszystkie powierzchnie połączeń pozostają w stanie surowym, bez dodatkowego zabezpieczenia powierzchniowego. Uszczelnienie zapewnia pierścień z SBR, a element jest wyposażony w uszczelki. Nie jest to model wieloczęściowy, nie ma kołnierza oporowego, zaworu spustowego ani odpowietrznika.

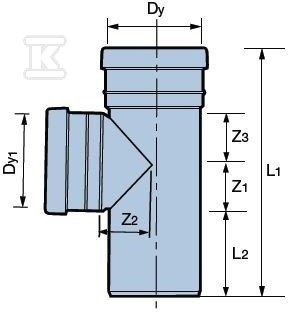

Długości robocze ułatwiają montaż: połączenie 1 ma długość roboczą 140 mm przy długości całkowitej 191 mm, połączenie 2 ma długość roboczą 76 mm przy długości całkowitej 204 mm, połączenie 3 ma długość roboczą 140 mm przy długości całkowitej 208 mm. Średnice zewnętrzne rur to 250 mm dla połączeń 1 i 3 oraz 110 mm dla połączenia 2.

Montaż i zastosowanie w sieci grawitacyjnej

Kąt rozgałęzienia 87,3° pozwala na prowadzenie odgałęzienia praktycznie prostopadle do przewodu głównego, co jest typowe dla przyłączy posesyjnych i podłączeń bocznych w kanalizacji zewnętrznej. Brak ukształtowania do kierunku przepływu i zerowe wartości Zeta separacji przeciwprądowej odgałęzienia, separacji prądu toru głównego oraz separacji prądu odgałęzienia wg DVGW W 575 wskazują na zastosowanie w przepływie grawitacyjnym bez wymogu specjalnej hydrauliki.

Element nie jest rurą systemową, nie ma izolacji termicznej i nie jest przeznaczony do pracy pod wysokim ciśnieniem. Średnia temperatura pracy ciągłej to 5 - 65 °C, co odpowiada typowym warunkom ścieków bytowych na zewnątrz budynku. Powierzchnia w kolorze pomarańczowym ułatwia identyfikację na placu budowy.

Parametry pracy i warunki eksploatacji

Maksymalne ciśnienie robocze przy 20 °C wynosi 0,5 bar, a maksymalne ciśnienie robocze przy maksymalnej średniej temperaturze również 0,5 bar. Parametr ten ogranicza zastosowanie do sieci grawitacyjnych i bezciśnieniowych.

Trójnik nie posiada wysokiej wytrzymałości na rozciąganie, nie jest zaślepiony i nie ma kształtowania wspomagającego kierunek przepływu. Nie jest to element z kołnierzem oporowym, a norma kołnierza wskazana jest jako Inne. Brak certyfikatów w danych technicznych.

Dzięki sztywności SN4, materiałowi PVC-U i uszczelnieniu SBR element zachowuje szczelność w typowych warunkach gruntowych, przy zachowaniu prostego montażu wciskowego na rurach o średnicach zewnętrznych 250 mm i 110 mm.
