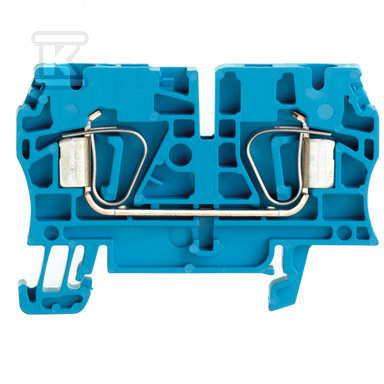

Złączka szynowa przelotowa ZDU 4 BL 1632060000

Bezśrubowe połączenie na szynie DIN

Złączka szynowa przelotowa ZDU 4 BL to jednopoziomowe zaciskowe złącze elektryczne przeznaczone do montażu na standardowej szynie TH-35mm zgodnej z DIN. Konstrukcja oparta na zaciskie sprężynowym eliminuje konieczność używania narzędzi do dokręcania - przewód wystarczy włożyć do otworu, a sprężyna sama zapewnia stabilny i trwały kontakt elektryczny.

System wprowadzania przewodów od góry (top entry) oznacza, że zarówno włożenie przewodu, jak i obsługa mechanizmu zaciskowego odbywają się z jednego kierunku. To znacząco przyspiesza instalację i zmniejsza przestrzeń potrzebną na obsługę - szczególnie istotne w rozdzielnicach ograniczonych gabarytowo.

Parametry elektryczne i zakres pracy

Złączka obsługuje przewody jednodrutowe i linkowe w zakresie 0,13-6 mm2, a przy zastosowaniu końcówek tulejkowych do 4 mm2. Nominalny prąd wynosi 32 A, a napięcie znamionowe sięga 800 V. Zakres temperatur pracy od -50°C do +120°C pozwala na instalację zarówno w warunkach zewnętrznych, jak i w pomieszczeniach technicznych narażonych na wahania temperatury.

Obudowa wykonana z tworzywa termoplastycznego klasy palności UL94 V0 - materiał samogasnący, co ogranicza rozprzestrzenianie ognia w przypadku awarii.

Certyfikaty i bezpieczeństwo

Produkt posiada potwierdzone wykonanie przeciwwybuchowe Ex-e, co otwiera możliwość stosowania w strefach zagrożonych wybuchem. Posiada homologacje międzynarodowe: CSA, UL, SEV, KEMA/ATEX, NEMKO, Lloyd's Register oraz SETI. Wewnętrzne piętra nie są zmostkowane - każdy zacisk działa niezależnie jako osobny punkt połączeniowy.

Do zamknięcia ciągu zacisków wymagana jest płytka zamykająca (dostępna oddzielnie), co zapewnia prawidłowe rozdzielenie obwodów i spełnienie wymagań norm bezpieczeństwa.

Wymiary i konstrukcja

Szerokość obudowy to tylko 6,1 mm przy wysokości 62 mm i głębokości 43 mm. Niebieski kolor izolacji ułatwia identyfikację obwodów w rozdzielnicy - szczególnie przydatne przy rozdzielaniu napięć lub stosowaniu oznaczeń funkcyjnych.

Złączka jest dedykowana do instalacji miedzianych i sprawdza się zarówno w aplikacjach przemysłowych, jak i fotowoltaice czy automatyce budynkowej.
