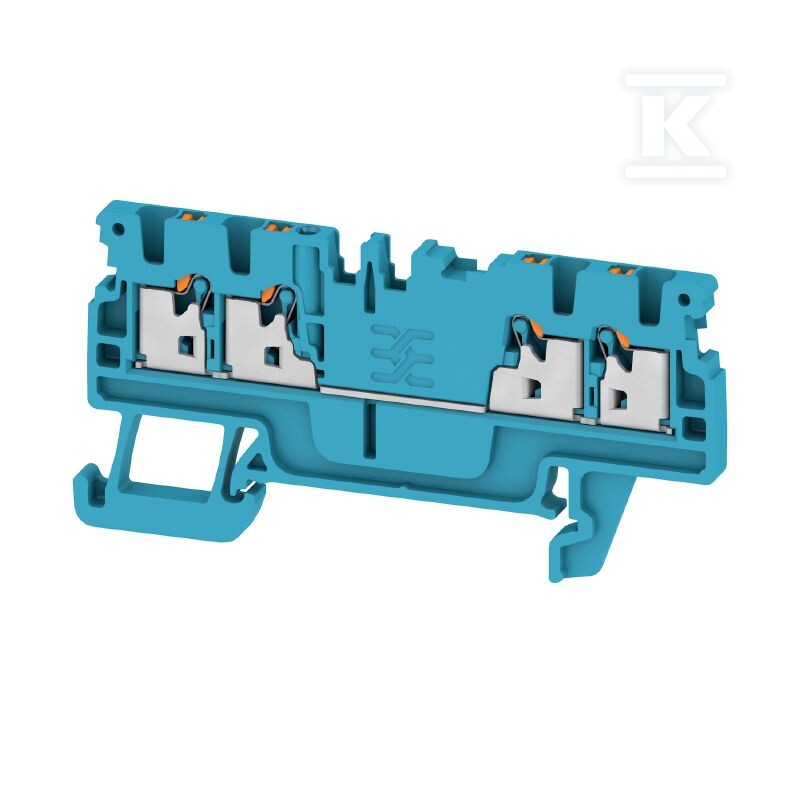

Blok zacisku przelotowego, PUSH IN, niebieski, 1.5 mm2, 17.5 A, 500 V, liczba przyłączeń: 4, A4C 1.5 BL 1552700000

Szybkie połączenia przewodów bez narzędzi

Blok zacisku przelotowego A4C 1.5 BL wykorzystuje technologię PUSH IN z linii Klippon Connect - rozwiązanie, które pozwala na bezpośrednie wprowadzenie przewodu do zacisku bez użycia narzędzi. Wystarczy wsunąć kabel i masz połączenie - to szczególnie docenisz przy powtarzalnych pracach montażowych w rozdzielnicach przemysłowych.

Konstrukcja umożliwia rozbudowę instalacji w sposób modułowy. Każdy poziom dysponuje dwoma punktami przyłączeniowymi, co w sumie daje cztery przyłączenia na blok.

Materiały i odporność na warunki pracy

Styki wykonane są z hartowanej stali - ta cecha sprawia, że zacisk zachowuje siłę docisku nawet przy wielokrotnych przeciążeniach termicznych i mechanicznych. Elementy przewodzące pokryto cyną, co gwarantuje niski opór przejścia i stabilność połączeń w długim okresie eksploatacji.

Obudowa wykonana jest z tworzywa WEMID, które charakteryzuje się odpornością temperaturową od -60°C do 130°C. Tworzywo jest wolne od halogenów, co ogranicza wydzielanie toksycznych gazów w przypadku pożaru - istotna cecha w instalacjach wymagających certyfikacji bezpieczeństwa.

Blok spełnia wymagania norm UL94 V0, CSA oraz ATEX, co potwierdza jego przydatność w strefach zagrożonych wybuchem oraz w aplikacjach wymagających potwierdzenia klasy palności materiałów.

Parametry robocze i zastosowania

Przekrój znamionowy 1.5 mm2 przy prądzie 17.5 A i napięciu 500 V plasuje ten model w kategorii kompaktowych zacisków do lekkich obwodów sterowania i dystrybucji sygnałów. Sprawdza się w rozdzielnicach maszynowych, instalacjach automatyki przemysłowej oraz aplikacjach wymagających uporządkowanego prowadzenia przewodów na niewielkiej przestrzeni.

Do rozbudowy zestawów wielobiegunowych można stosować łączniki poprzeczne ZQV - dostępne w różnych kolorach (pomarańczowy, czerwony, niebieski), pozwalają na szybkie tworzenie grup połączeń bez dodatkowego okablowania.

Zgodnie z dokumentacją techniczną producenta blok pasuje do szyn DIN typu TS 35 oraz jest kompatybilny z akcesoriami montażowymi serii AEB/ZEW stosowanymi w całej rodzinie produktów A-Series Push-In firmy Weidmüller.

Niebieska obudowa ułatwia identyfikację torów neutralnych lub sygnałowych w instalacji - standardowe oznaczenie kolorystyczne stosowane przez producentów rozdzielnic i integratorów automatyki na całym świecie.
