Komponent funkcyjny (obróbka sygnału), Bramka AND, Poziom wejściowy: 24 V DC= High, 0 V = Low, DK AND 35 24VDC 8184040000

Moduł logiczny AND do systemów automatyki przemysłowej

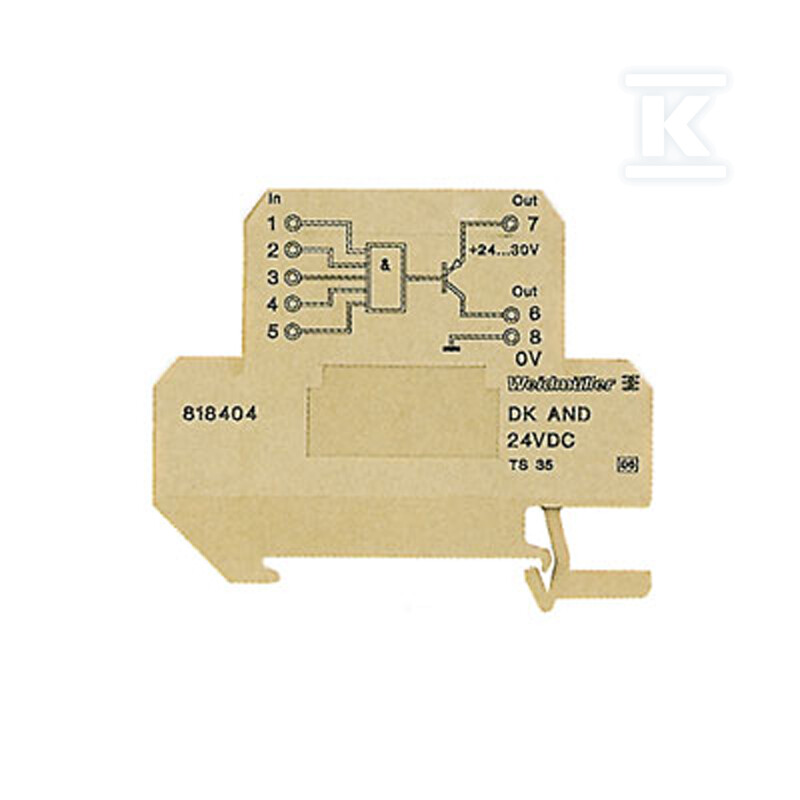

Komponent funkcyjny DK AND 35 24VDC to profesjonalny moduł logiczny w formacie listwy zaciskowej o przekroju 4 mm2, zaprojektowany do implementacji operacji logicznych AND/NAND/OR/NOR w aplikacjach automatyki przemysłowej. Urządzenie umożliwia sprzęganie sygnałów cyfrowych z czujników i elementów wykonawczych bezpośrednio z urządzeniami sterującymi.

Parametry pracy i specyfikacja techniczna

Moduł zasilany jest napięciem 24...30 V DC przy poborze prądu <5 mA, co zapewnia energooszczędną pracę w systemach automatyki. Pięć wejść cyfrowych obsługuje poziomy logiczne 24 V DC = High oraz 0 V = Low, z prądem wejściowym około 1,5 mA na wejście (przy 24 V) i maksymalnym napięciu wejściowym 30 V. Czas trwania impulsu musi wynosić minimum 50 µs.

Pojedyncze wyjście cyfrowe typu PNP dostarcza sygnał o poziomie Ub-1,8 V przy maksymalnym prądzie wyjściowym 20 mA. Moduł obsługuje impedancję obciążenia do ?600 ?, a progi przełączania wynoszą odpowiednio: High <15 V oraz Low <9 V.

Konstrukcja i warunki pracy

Urządzenie o wymiarach 65×12×57 mm (długość × szerokość × wysokość) waży około 29 g i jest przystosowane do montażu na szynie DIN typu TS 35. Konstrukcja zapewnia stopień ochrony IP20, co chroni przed dotknięciem palcem oraz drobnymi ciałami stałymi.

Połączenia realizowane są przez śrubowe zaciski obsługujące przewody o przekroju od 0,5 mm2 do 4 mm2. Moduł pracuje w temperaturze od 0°C do +50°C, może być magazynowany w zakresie od -40°C do +60°C przy wilgotności względnej nieprzekraczającej 93% przy temperaturze +40°C bez kondensacji.

Zgodność normatywna i certyfikaty

Moduł spełnia wymagania dyrektywy RoHS (z wyjątkami 7a i 7cI) oraz zawiera substancję SVHC - ołów (Pb). Produkt posiada klasyfikację ETIM EC001417 oraz ECLASS od wersji 9.0 do najnowszej 14.0 (kod ECLASS: "27-24-22-16"). Zgodność elektromagnetyczna potwierdzona jest certyfikatami CE według norm EN 61000-6-2:2005, EN 61000-6-3:2007/A1:2011 oraz EN 61000-6-4:2007+A1:2011.

Urządzenie nie posiada galwanicznego oddzielenia i jest przeznaczone do szerokiego spektrum aplikacji przemysłowych wymagających niezawodnego przetwarzania sygnałów logicznych w kompaktowej formie listwy zaciskowej.
