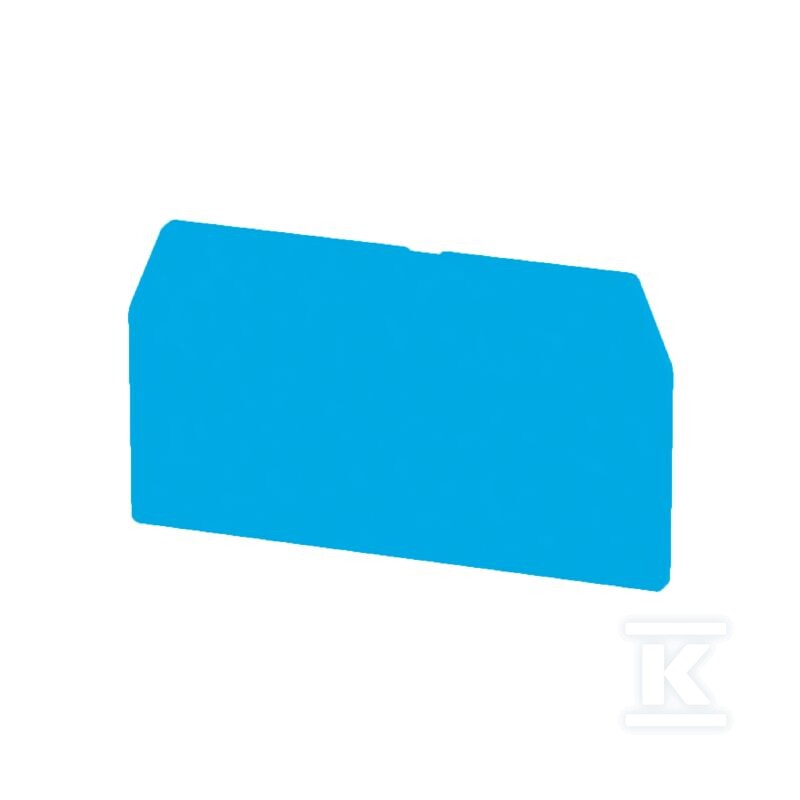

Płyta separacyjna (terminal) niebieski Wysokość: 65 mm Szerokość: 2 mm V-0 Wemid ZAP/TW 5 BL 1608840000

Płyta separacyjna niebieska do zacisków serii Z z montażem zatrzaskowym

Płyta separacyjna ZAP/TW 5 BL to element akcesoryjny przeznaczony do elektrycznego i optycznego oddzielania sąsiednich kostek zaciskowych w połączeniach krzyżowych. Niebieski kolor ułatwia szybkie rozpoznanie granicy obwodu w rozdzielnicy i ogranicza ryzyko pomyłki przy okablowaniu. Dzięki temu instalatorzy zyskują czytelny podział potencjałów, a użytkownik końcowy ma pewność poprawnie poprowadzonych połączeń.

• oddziela różne potencjały i grupy funkcjonalne w jednym rzędzie zacisków
• zapewnia wizualny sygnał granicy obwodu, co ogranicza błędy montażowe
• montuje się bezpośrednio na szynie, bez dodatkowych narzędzi

Separacja elektryczna i optyczna w rzędzie zacisków

Płyta pełni rolę ściany działowej między sąsiednimi polami zaciskowymi, zapewniając izolację różnych potencjałów i grup funkcjonalnych. W praktyce oznacza to zmniejszenie ryzyka zwarć przypadkowych oraz lepszą organizację wnętrza szafy sterowniczej. Niebieska barwa działa jako sygnał wizualny, który w trakcie montażu i późniejszej obsługi pozwala od razu zidentyfikować, gdzie kończy się jeden obwód, a zaczyna kolejny. Rozwiązanie sprawdza się zwłaszcza w gęstych rzędach, gdzie liczy się porządek i bezpieczeństwo.

Materiał Wemid, odporność ogniowa i warunki pracy

Podstawowy materiał to Wemid, tworzywo o dobrej stabilności mechanicznej i elektrycznej. Klasa palności wg UL 94 to V-0, co oznacza samogasnące zachowanie przy kontakcie z ogniem. Wysokość płyty to 65 mm, szerokość 2 mm, głębokość 37 mm, a masa netto 3,52 g, więc element nie obciąża konstrukcji szyny. Zakres temperatur pracy ciągłej to od -50 °C do 120 °C, a temperatura otoczenia w eksploatacji wynosi -50 °C…75 °C. Przechowywanie jest możliwe w przedziale -25 °C…55 °C. Produkt jest zgodny z RoHS bez wyłączeń, a zawartość substancji SVHC z listy REACH nie przekracza 0,1 % wagowo. Ślad węglowy od kołyski do bramy to 0,040 kg CO2eq.

Montaż zatrzaskowy i kompatybilność z serią Z

Płyta montuje się bezpośrednio na szynie, system zatrzaskowy umożliwia szybkie założenie bez dodatkowych narzędzi. Wersja przeznaczona jest jako płyta końcowa i pośrednia w serii Z, współpracuje z kostkami zaciskowymi tej rodziny. Standardowe opakowanie zawiera 50 szt.
